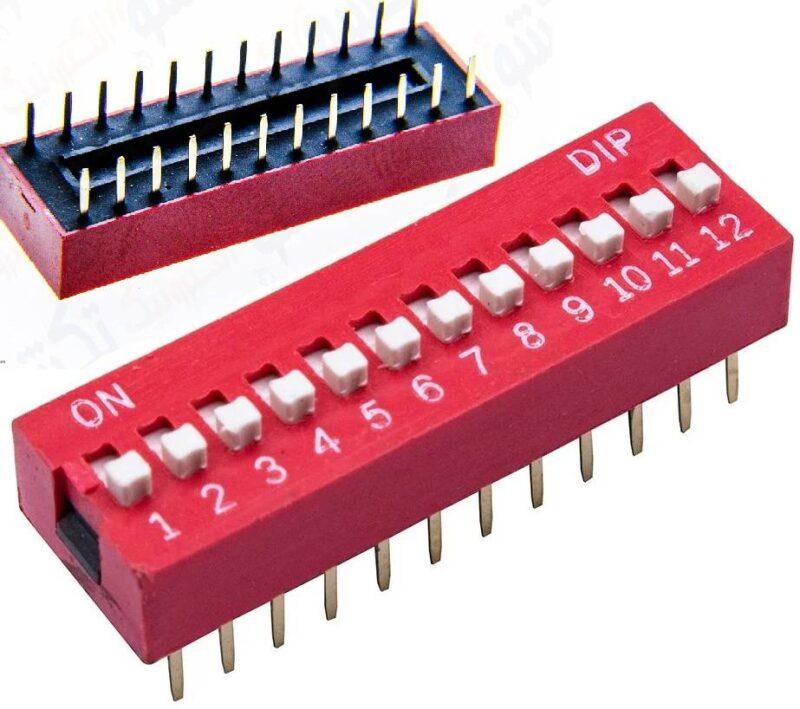

دیپ سوئیچ 12 کاناله

دیپ سوئیچ 12 کاناله یک کلید ریز الکتریکی دو ردیفه کشویی است. که جهت تغییر رفتار یک قسمت مدار در حالات مختلف مورد استفاده قرار می گیرد. و عمل کردن آن مثل یک حافظه مکانیکی می باشد که می توان یک یا صفر را در خود نگهداری نماید.

لذا ممکن است یک دیپ سوئیچ از زمانیکه روی برد نصب می شود تا چندین سال هیچ تغییری نخواهد کرد، یا ممکن هم هست هر چند وقت نیار به تغییر دادن حالت آن ها پیش بیاید. دیپ سوئیچ 6 پین شامل 6 کانال برای تغییر وضعیت وسایل الکتریکی در یک بلوک می باشد. که نگهداری آن ها راحت تر و اتصال به PCB آسان تر می باشد.

ساختار یک دیپ سوئیچ به صورت یک یا چند سوئیچ  می باشد. که کنار هم، در یک محفظه پلاستیکی یا سرامیکی قرار می گیرند و به یک تخته مدار متصل خواهد شد. دیپ سوئیچ‌‌ها برای تنظیم و پیکربندی منابع سخت‌افزاری مورد استفاده قرار می‌گیرند. آن‌ها می‌توانند در یکی از دو حالت باز یا بسته باشند. ترکیب‌‌های مختلف آن‌ها، ویژگی‌‌های مختلف را بر روی برد تنظیم می‌نماید. برای مثال توسط دیپ سوئیچ تعبیه شده بر روی یک پرینتر می‌توان وضعیت ارتباطی آن را از موازی به سریال یا رنگی به سیاه و سفیدتغییر داد.

دیپ سوییچ n تایی

دیپ سویچ n تایی (DIP switch) یک نوع سوئیچ کوچک است که معمولاً برای تنظیم پارامترهای مختلف در دستگاه‌ها و بردهای الکترونیکی استفاده می‌شود. این نوع سوئیچ در قالب یک برد کوچک با n سوئیچ جداگانه قرار دارد. که هر کدام از این سوئیچ‌ها می‌توانند به حالت روشن یا خاموش تنظیم شوند.هر سوئیچ دیپ n تایی دارای دو وضعیت ممکن است: روشن (ON) و خاموش (OFF)، یا به عبارتی دیگر 1 و 0. با ترکیب مختلف روشن و خاموش کردن سوئیچ‌ها، می‌توان تعداد زیادی پارامتر را تنظیم کرد.

این سوئیچ‌ها به طور معمول در سیستم‌های الکترونیکی برای تنظیم آدرس‌دهی، پیکربندی تجهیزات و یا فعال یا غیرفعال کردن ویژگی‌های مختلف استفاده می‌شوند.به عنوان مثال، فرض کنید که یک دستگاه الکترونیکی دارای یک DIP switch n تایی برای تنظیم آدرس دستگاه باشد. با ترکیب مختلف روشن و خاموش کردن سوئیچ‌ها، می‌توان دو به توان n آدرس مختلف را تنظیم کرد. هر ترکیب خاص از روشن و خاموش بودن سوئیچ‌ها معادل یک آدرس خاص در نظر گرفته می‌شود.در کل، دیپ سویچ‌ها به عنوان یک روش ساده و قابل اعتماد برای تنظیم تنظیمات کوچک و سریع در سیستم‌های الکترونیکی استفاده می‌شوند.

ویژگی های دیپ سوییچ n تایی:

• تعداد سوئیچ‌ها: n سوئیچ جداگانه.
• وضعیت‌های سوئیچ: هر سوئیچ دارای دو وضعیت روشن (ON) و خاموش (OFF) یا 1 و 0.
• ساختار فیزیکی: دیپ سویچ‌ها به صورت بردی کوچک عرضه می‌شوند که هر سوئیچ در آن قرار دارد و با استفاده از ابزار مناسب می‌توان آن‌ها را تنظیم کرد.
• مقاومت الکتریکی: دیپ سویچ‌ها معمولاً دارای مقاومت الکتریکی بسیار کمی هستند.
• جریان و ولتاژ قابل تحمل: هر دیپ سویچ ممکن است دارای محدودیت‌هایی در جریان و ولتاژ قابل تحمل باشد که باید به مشخصات تولیدکننده مراجعه شود.
• عمر مفید: دیپ سویچ‌ها دارای عمر مفید بالا هستند و می‌توانند برای تعداد زیادی تنظیمات مکرر استفاده شوند.
