سنسور دما و رطوبت DHT11 یا سنسور آب و هوا DHT11

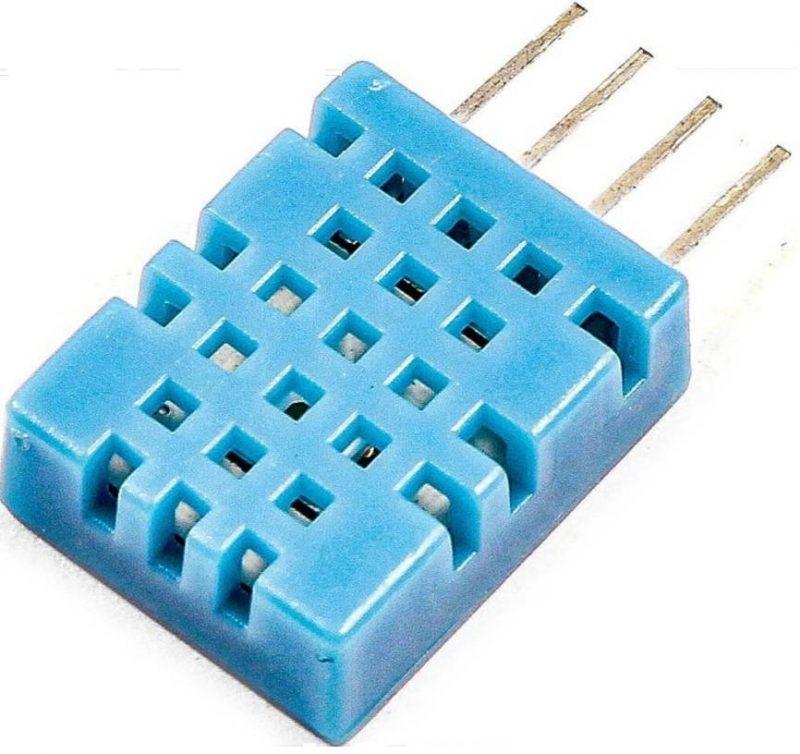

سنسور دما و رطوبت DHT11

سنسور دما و رطوبت DHT11. ماژول دیجیتال رطوبت و دما، با پروتکل ارتباطی سریال تک سیم و سیگنال خروجی دیجیتال کاملا کالیبره می شود. این سنسور شامل قطعات مقاومتی حسگر رطوبت و یک NTC برای اندازه گیری دما است که متصل به یک میکروکنترلر هشت بیتی هستند. کاربرد های این ماژول در HVAC، رطوبت گیرها، اندازه گیری رطوبت تجهیزات، کاربرد های خانگی و تجهیزات پزشکی، تعدیل کننده های رطوبت و انواع کنترل کننده های دما و رطوبت است.

از مزیت های این قطعه ابعاد کوچک، قیمت مناسب، مصرف پایین انرژی ،سیگنال خروجی دیجیتال ، قابلیت ارسال سریع سیگنال خروجی به فواصل بالای بیست متر با مقادیر دقیق و عدم نیاز به کالیبراسیون سنسور می باشد.

اتصال اجزای این سنسور به یک میکروکنتری 8بیتی، کیفیت عالی، عملکرد سریع و غیرقابل نفوذ بودن  را به همراه دارد . این سنسور به صورت ماژولار است و بر روی آن جای پیچ برای قرارگیری آسان تر در مکان دلخواه تعبیه شده است.

طریقه عمل

ماژول دما و رطوبت DHT11 از سنسورهای پرکاربرد جهت تشخیص دما می‌باشد. سنسور DHT11 کالیبره شده و دارای خروجی دیجیتال است. محدوده اندازه گیری رطوبت بین ۲۰ تا ۹۰% RH و محدوده‌ی دما از ۰ تا ۵۰ درجه سانتی گراد می‌باشد. ولتاژ کاری ماژول DHT بین ۳٫۳ تا ۵ ولت DC است. فاصله انتقال سیگنال در ماژول DHT11 تا ۲۰ متر می‌باشد. ماژول دما و رطوبت DHT11 بسیار مقرون به صرفه، دارای کیفیت‌ عالی و واکنش سریع نسبت به تغییر دمای محیط است. ماژول DHT11 به ترتیب دارای ۳ پایه GND, VCC, Signal می‌باشد.

LCD کاراکتری ۲X16 یکی از پایه‌ای ترین نمایشگرهای الکترونیکی می‌باشد. در بسیاری از مدارها کاربرد دارد. یکی از دلایل پر مصرف بودن این نوع از ال سی دی ها در مقابل نمایشگرهایی همچون سون سگمنت، عدم محدودیت در نمایش کاراکترها و حتی ساختن کارکترهای دلخواه می‌باشد. LCD 2×16 در رنگ‌های مختلف ارایه می‌شود. ال سی دی کاراکتری دارای ۱۶ پایه می‌باشد

مشخصات :

• • تغذیه و I/O : 3.5-5V

  • بیشنه ی جریان مورد استفاده ی سنسور بهنگام تبدیل(درخواست دیتا از سنسور): 2.5mA

  • دقت 5%RH برای رطوبت 20-80%RH

  • دقت ±2⁰C برای دمای 0-50⁰C

  • نرخ نمونه گیری بیشینه: 1Hz (یک نمونه در هر ثانیه)

  • ابعاد: 15.5mm*12mm*5.5mm

  • شرایط نگهداری سنسور: دمای 10-40⁰C و رطوبت کمتر از 60%RH

اتصالات:

• VCC: اتصال به منبع تغذیه 3.3 تا 5 ولتی

• GND:  به GND

• DO: خروجی دیجیتال ( 0 یا یک )
