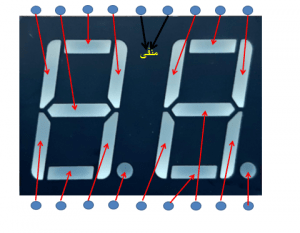

سون سگمنت دوبل کاتد مشترک
سون سگمنت دوبل یک قطعه الکترونیکی می باشد. که برای نشان دادن اعداد دو، چهار، شش یا هشت رقمی استفاده می شود. علت اصلی نام گذاری این محصول به نام سون سگمنت(Seven Segment Display ) این می باشد، که این قطعه ظاهراً از 7 دیود نورانی(LED) یا سگمنت تشکیل می شود. ولی در واقع این قطعه حداقل از هشت سگمنت(دیود نورانی) تشکیل می شود. بطوریکه سگمنت هشتم یک دیودی می باشد. که برای نشان دادن اعشار و ممیز از آن استفاده می شود. بعضی از این سون سگمنت ها با بیش هفت سگمنت برای نمایش حروف بکار می رود. سون سگمنت هایکی از ارزان ترین و پر کاربردترین قطعات الکترونیکی هستند که به عنوان قطعات نمایشگرها مورد استفاده قرار می گیرند.
تاریخچه اختراع سون سگمنت به اوایل سال 1903 در آمریکا بر می گردد. هنگامی که Carl Kinsly روشی برای انتقال تلگراف ها و اعداد اختراع کرد. در این روش حروف و اعداد با نوارهایی به صورت قطعه ای چاپ می شدند. در سال 1910 یک نمایشگر هفت قسمتی که با لامپ های رشته ای ساخته شده بود. روی پنل علامت اتاق دیگ بخار نیروگاه استفاده شد. همچنین این نوع نمایشگر را در نمایش شماره تلفن گرفته شده به اپراتورها هنگام انتقال از شماره گیری دستی به اتوماتیک به کار گرفتند. تا زمان ظهور LED در دهۀ 70، این نوع نمایشگرها به طور گسترده استفاده نشدند. پیش از استفادۀ LEDها در نمایشگرهای هفت قسمتی، برخی از آنها با رشته های تابنده (Filament Seven Segment Display) نمایش می دادند. و در ساخت آنها یک لامپ خلأ، مانند لوله های Nixie و نمایشگرهای فلورسنت اولیه به کار می رفت. این نمایشگرها که با نام Numitron شناخته می شوند.
7seg_tube
سون سگمنت کاتد مشترک
در این دسته از سون سگمنت ها کاتد تمامی ال ای دی های موجود به هم متصل هستند.
سون سگمنت آند مشترک
در این دسته از سون سگمنت ها آند تمامی ال ای دی های موجود به هم متصل هستند.
مالتی پلکسینگ (Multiplexing)
اگر تعداد 7سگمنت ها در یک قطعه بیشتر از یک عدد باشد برای کم کردن پایه ها از روش ماتی پکسر استفاده می کنند.
مالتی پلکسر(MUX) (تسهیم کننده) : مداری است که دارای چندین خط ورودی و تنها یک خط خروجی است و در هر لحظه تنها یک خط ورودی میتواند بر روی خط خروجی ظاهر شود.یعنی یک مدار ترکیبی است که در مدار منطقی ورویها ضرب (AND)هایی هستند که با هم جمع(OR) شدند (sop).
7segment tube
شخصات
|
شکل |
مستطیل |
|
ابعاد |
25x19x7 LxWxH میلیمتر |
|
رنگ LED |
سبز |
|
قابلیت نصب روی برد |
دارد |
|
تعداد پایه |
18 پایه |
|
نوع |
کاتد مشترک دوبل |
