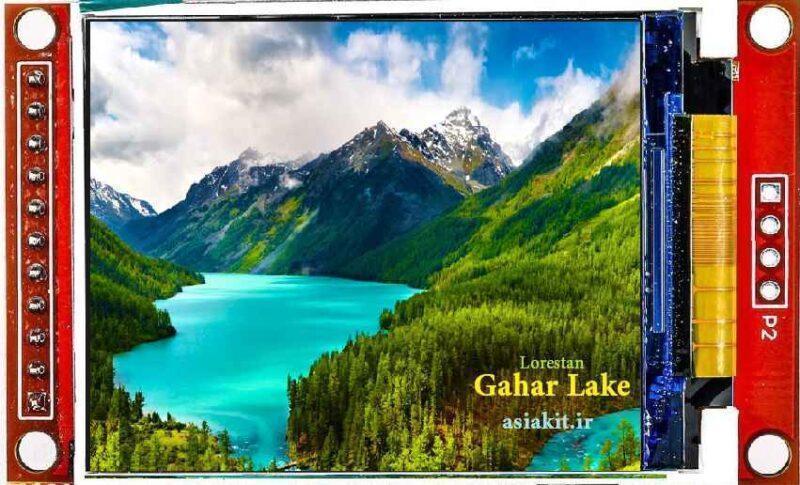

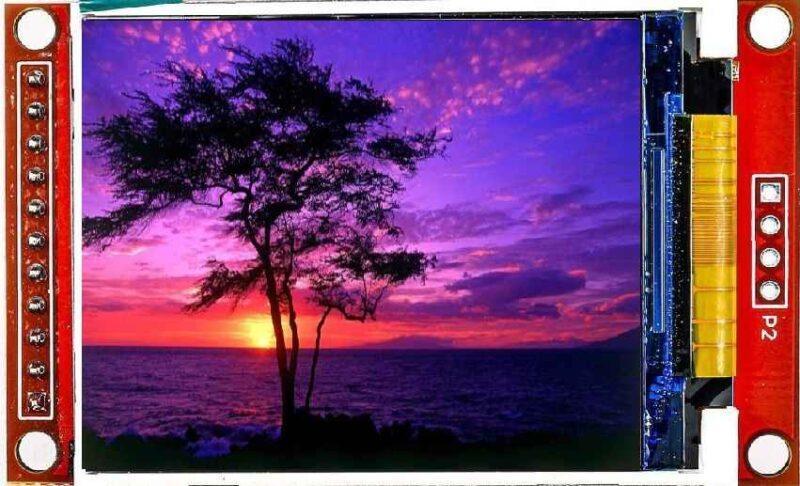

شیلد نمایشگر لمسی ۲ اینچ آردوینو UNO و Mega2560

شیلد نمایشگر لمسی 2 اینچ

شیلد نمایشگر لمسی 2 اینچ. ماژول های LCD TFT رنگی 2.4 اینچ یکی از ارزان ترین ماژول های LCD لمسی است که می توان یافت.ویژگی خاص این نمایشگر داشتن تاچ اسکرین مقاومتی است.این شیلد قابلیت نمایش  262000  رنگ (18 بیتی) با وضوح 320*420 پیکسل را دارا می‌باشد..در این شیلد از 8 پین برای انتقال دیتا و از 4 پین برای کنترل LCD استفاده می‌شود. هنگامی که این شیلد بر روی آردوینو Uno قرار می‌گیرد ،پین‌‌های دیجیتال 5 تا 13 و آنالوگ 0 تا 3 را مورد استفاده قرار می‌دهد.این شیلد را می‌توان به آردوینو‌هایی که از پردازنده mega328  و همچنین آردوینو‌های سری مگا متصل نمود.

LCD های کاراکتری

کار با LCD های کاراکتری بسیار ساده است و سازگاری کاملی با همه میکروکنترلرها و پردازنده ها دارند. این ماژول برای آردوینو Uno ، Duemilanove ، Diecimilla و…طراحی شده است و شامل یک سوکت APC / Bluetooth v3 برای انتقال  داده است . دارای  ۶ تاچ سوییچ برای : select ، بالا ، راست ، پایین و چپ و ریست است و پین‌های شماره ۴ ، ۵ ، ۶ ، ۷ ، ۸ ، ۹ و ۱۰ بروری آردوینو برای برقراری ارتباط و ارسال دیتا میان LCD و آردوینو استفاده می شوند . فقط یک پین آنالوگ شماره A0 برای خواندن ۶ عدد تاچ‌سوییچ قرار گرفته بر روی ماژول استفاده می شود . این ماژول از یک مولتی ترن برای  تنظیم کانتراست استفاده می کند و بک‌لایت LCD هم به طور پیش‌فرض آبی روشن است. در این ماژول می توان  سنسورها و یا موتورها را به بقیه پین ​​ها وصل کرد و از آن برای نظارت یا انتخاب منو با تاچ سوییچ ها ویا حتی برای بازی استفاده کرد.

مشخصات

• رزولوشن : 320×240

• سایز نمایشگر : 2.4 اینچ

• پروتکل ارتباطی : SPI

• نوع نمایشگر : TFT

• ولتاژ کاری : 3.3 ولت

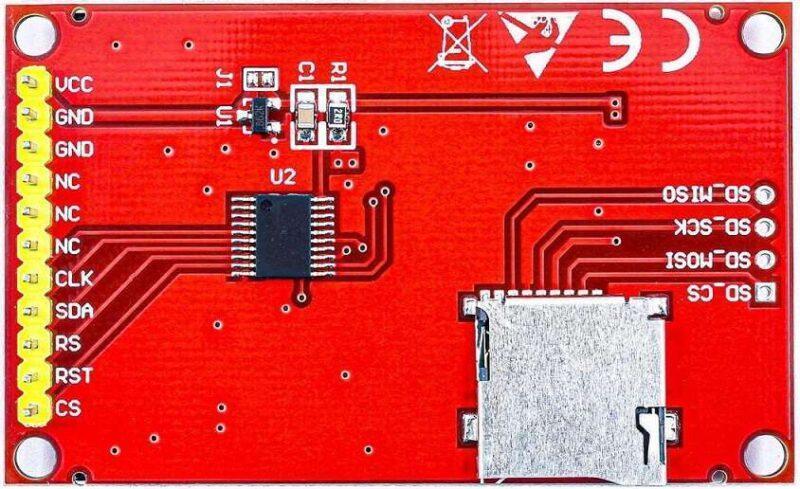

• دارای سوکت میکرو SD ( هنگامی که از micro SD استفاده نشود می‌توان از پین 12 نیز استفاده نمود )

• درایور 4532
