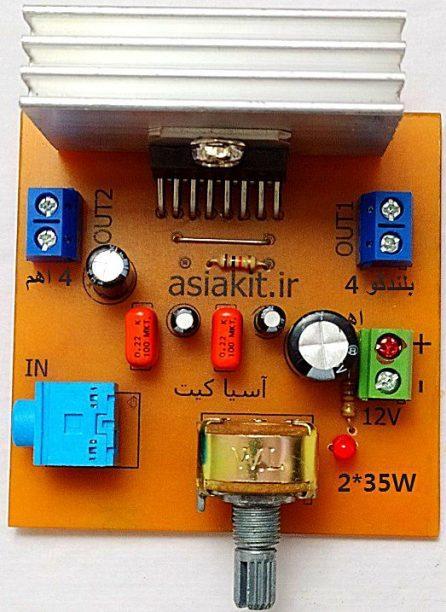

ماژول آمپلی فایر 2x35W
ماژول آمپلی فایر 2x35W با تراشه TDA7377. این ماژول با دارا بودن ورودی و خروجی 2 کانال با ارائه قدرت تقویت صوت 70 وات شامل 2 خروجی 35W واقعی RMS یک گزینه مناسب می باشد . برای ساخت سیستم صوتی خودرو یا سیستم صوتی خانگی و ساخت اسپیکر خانگی با کیفیت ارائه صدای بسیار خوب و فاقد نویز می باشد.
در طراحی این ماژول از تراشه TDA7377 در کلاس کاری AB بهره مند می شود. که دارای بازده بالای 88% انرژی را دارد. و نویز صدا با کمترین میزان خود می رساند.
اَمپلی فایر (به انگلیسی: Amplifier) به معنای تقویت‌کننده می‌باشد. که در سیستم‌های الکتریکی نقش تقویت سیگنال‌های الکترونیکی را به عهده دارد، یک اَمپلی فایر بیشتر برای تقویت سیگنال‌های صوتی استفاده می‌شود. اَمپلی فایر یا تقویت کننده های الکترونیکی در موسیقی برای تقویت صدای سازهای پیکاپ داری مانند گیتار الکتریک، گیتار باس، ویولون و غیره استفاده می‌شود.
آمپلی فایرها بطور عمده دارای دو مدار الکتریکی به نام دریافت سیگنال صدا (Pre Amp) و تقویت کنندهٔ صدا (Power Amp) می باشند. از مهم‌ترین قطعاتی که در کیفیت صدای یک امپلی فایر بسیار مهم است وجود چند ترانزیستور می‌باشد. در گذشته در تمامی اَمپلی فایرها از ترانزیستور استفاده می‌شد.
مشخصات ماژول آمپلی فایر 2x30W
حداقل وحداکثر جریان مورد استفاده توسط یک کانال چیزی در حدود 1.5 A الی 2.5A می باشد.
جریانی که موردنیاز برای راه اندازی کامل ماژول حدود 2 الی 5 آمپر می باشد .
بالاترین قدرت خروجی در امپدانس 4 OHM می باشد .
جریان مصرفی در حالت No Signal بین ۲۷۰ تا ۳۵۰ میلی آمپر است.
ولتاژ کاری مدار 10 ولت الی 15 ولت DC می باشد.
ورودی بصورت جک 3.5mm استاندارد می باشد .
از نظرکیفتی ، کیفیت صدای خروجی فوق العاده مطلوبی دارد.
محافظت شده در برابر اضافه بار ، دمای بالا و اتصال کوتاه خروجی ها .
فرکانس تقویت این آی سی از 20 هرتز تا 20 کیلوهرتز می باشد .
ابعاد برد با هیت سینک (6.5X6X4) می باشد .
برای استفاده مداوم از مدار آمپلی فایر با حداکثر توان ، حتما از هیت سینک با سایز بزرگتر و خمیر سیلیکونی استفاده کنید .
کلاس های تقویت کننده ها
- تقویت‌کننده کلاس A: ترانزیستور خروجی این تقویت‌کننده، ۳۶۰ درجه یا کل سیکل شکل موج ورودی را هدایت می‌کند.
- تقویت‌کننده کلاس B: هریک از دو ترانزیستور خروجی، نصف یا 180 درجه از کل سیکل شکل موج خروجی را به خروجی هدایت می‌کنند.
- تقویت‌کننده کلاس AB: دو ترانزیستور خروجی، بین 180 تا 360 درجه از شکل موج ورودی را هدایت می‌کنند.
تقویت‌کنندگی یک تقویت‌کننده کلاس A (که در آن، ترانزیستور خروجی برای کل سیکل شکل موج ورودی، هدایت می‌کند) می‌تواند بالا باشد، اما بازده تبدیل از منبع DC به توان خروجی AC معمولاً کم‌تر از 50 درصد است. اگر مدار تقویت‌کننده کلاس A را به گونه‌ای اصلاح کنیم که در کلاس B کار کند، جریان کلکتور هر ترانزیستور 180 درجه از سیکل را به خروجی هدایت خواهد کرد.
اعوجاج ماژول آمپلی فایر 2x30W به حداقل ممکن خور می رسد
تقویت‌کننده کلاس AB، با ترکیب ویژگی‌های بازده بالای تقویت‌کننده کلاس B و اعوجاج کم تقویت‌کننده کلاس A، مدار مناسبی برای استفاده در کاربردهای مختلف است.
تقویت‌کننده کلاس AB، ترکیبی از تقویت‌کننده‌های کلاس A و B است. این تقویت‌کننده در توان‌های پایین، مانند کلاس A و در جریان‌های بالا، مانند کلاس B عمل خواهد کرد. این کار، با پیش‌بایاس دو ترانزیستور در خروجی تقویت‌کننده انجام می‌شود. هر ترانزیستور، بسته به مقدار جریان خروجی و پبش‌بایاس، بین 180 تا 360 درجه از زمان هدایت خواهد کرد.
