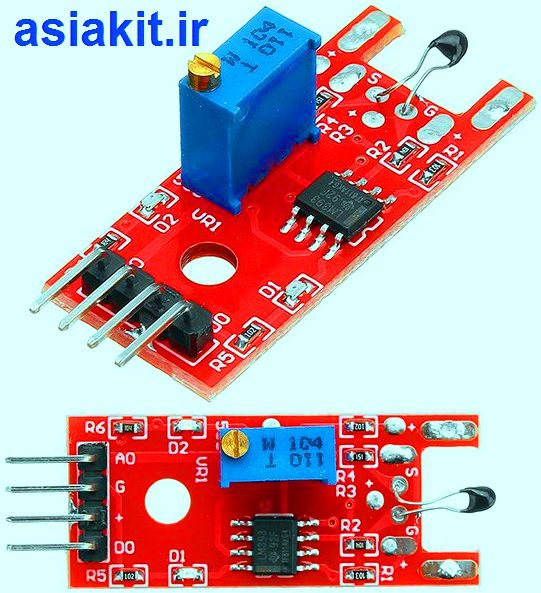

ماژول دما سنج دیجیتال KY-028

توضیحات

ماژول دما سنج دیجیتال KY-028

ماژول دما سنج دیجیتال KY-028 یک حسگر قدرتمند مي باشد. که برای اندازه‌گیری دمای محیط استفاده مي شود. یا این ماژول دارای ترمیستور NTC می‌باشد. که مقاومت آن با افزایش دما کاهش می‌یابد. همچنین خروجی این ماژول به دو صورت آنالوگ و دیجیتال می باشد.

همینطور امکان استفاده آن در پروژه‌های مختلف الکترونیکی را فراهم می‌کند. همچنین از طریق تنظیم پتانسیومتر موجود بر روی برد، می‌توان دمای آستانه را کنترل نمود. دیگر اینکه سیگنال های دیجیتال این ماژول برای اتصال مستقیم به میکروکنترلر مناسب مي باشد.

کار دماسنج

از دماسنج دیجیتال جهت اندازه‌گیری دمای محیط یا دستگاه‌های گوناگون بهر می بریم. که این بدین معنا می باشد. که برای نمونه از این ترمومتر دیجیتال برای اندازه‌گیری دمای گلخانه، پرورش قارچ، دام‌داری، جوجه کشی مصرف می شود.

ویا کارخانه لبنیات، انبار مواد خوراکی، و سیستم های تهویه هوا ، آزمایشگاه‌ها کاربرد دارد. از این ترمومتر دیجیتالی در بسیاری از پروژه‌های رباتیک ، ماژول و الکترونیک می‌توان بهره برد.

مشخصات فنی دما سنج دیجیتال

• محدوده اندازه‌گیری دما: 55- تا 125+ درجه سانتی‌گراد
• محدوده تشخیص دما: 20 تا 80 درجه سانتی‌گراد
• خروجی: دیجیتال و آنالوگ
• ابعاد: 30x15x5 میلی‌متر
• وزن: 5 گرم
• ولتاژ تغذیه: 3.3 تا 5 ولت DC

کاربردهای ماژول دما سنج دیجیتال

• کنترل دمای محیط
• و مانیتورینگ دما در سیستم‌های صنعتی
• پروژه‌های هوشمند‌سازی خانه
• و استفاده در آزمایشگاه‌ها

راهنمای عملکرد ماژول دما سنج دیجیتال KY-028

• مقاومت حرارتی ماژول، به دمای محیط بسیار حساس مي باشد. یا از طریق تنظیم پتانسیومتر، می توانید آستانه تشخیص دما (به عنوان مثال، دمای کنترل) را تغییر دهید،
• خروجی DO مستقیماً به میکروکنترلر متصل مي گردد. تا سطح منطقی آن را تشخیص دهد و بر اساس آن عملیاتی را انجام دهد.
• LED1: نشان می دهد که منبع تغذیه به ماژول وصل است.
• LED2: دمایی را که از حد آستانه عبور می کند، نشان می دهد.

نکات مهم

1. ترمیستور ماژول به تغییرات دمای محیط حساس می باشد. و لذا نیاز به تنظیم دقیق پتانسیومتر دارد.
2. برای عملکرد صحیح، محیط اطراف باید ثابت باشد. و بدون نویز باشد.
3. خروجی دیجیتال می‌تواند. و به‌صورت مستقیم به ورودی میکروکنترلر متصل شود.
4. برای کاربردهای پیشرفته، امکان جایگزینی ترمیستور NTC با نسخه ضدآب وجود دارد.
