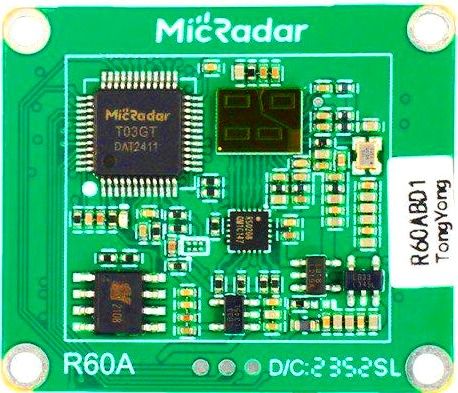

ماژول رادار 60 گیگاهرتز برای کنترل تنفس و ضربان قلب. در اصل این ماژول یک رادار دقیق می باشد. که علائم مهم حیاتی را بطور مستقیم، وبدون هیچ سیم ارتباطی، و بدون هیچ گونه آسیبی اسکن می کند.

و سپس نتایج آن را برسی می نماید. و نهایتاً ضمن آلارم به مانیتور مربوطه ارسال می نماید. ماژول رادار 6GHZ

اصول کار:

هدف سازندگان این رادار علائم حیاتی به حداقل رساندن هزینه سخت افزاری، و نرم افزاری و افزایش پایداری و دقت آن می باشد. و بطوریکه این یک سیستم مستقل سخت افزاری، و الزامات آنتن راداری در بستر مطمئن می باشد. ماژول رادار 6GHZ

که با تشخص تداخل امواجی و خروجی مطمئن از طریق پرتوکل استاندارد چند منظوره(UART ) اطلاعات لازم را ارسال می کند. و همچنین این ماژول کاملا مستقل عمل می کند. این سیستم یک حسگر فضایی و پردازشگر مستقل( بدون سیم وحتی از پشت مانع)می باشد. ماژول رادار 6GHZ

و خود از آنتن RF، تراشه رادار و مرکز پردازش MCU پر سرعت تشکیل می شود. می‌توان آن را به یک مانیتور میزبان یا یک کامپیوتر مجهز نمود. تا وضعیت تشخیص خروجی و دیتا را به صورت انعطاف‌پذیر نمایش بدهد. و با چندین گروه از GPIO برای سفارشی‌سازی و توسعه کاربر حمایت می کند.

و ماژول کنترل تنفس و ضربان قلب یک سیگنال موج میلی متری باند 60GHZ را ارسال می کند. آنگاه هدف(بدن موجود زنده) سیگنال رادیویی را منعکس می کند. این امواج دمودوله تقویت می شود. ماژول رادار 6GHZ

و سپس فیلتر می شود. و بعد از آن به امواج دیجیتال تبدیل و اکو می شود. و بطوریکه پردازشگر(MCU)، فرکانس و فاز امواج اکو را رمزگشایی می کند. ماژول رادار 6GHZ

و نهایتاً پارامترهای هدف (کیفیت خواب، تنفس، از حال رفتن یا افتادن ناگهانی، حرکت بدن ) در واحد MCU اندازه گیری و ارزیابی می شوند.ماژول رادار 6GHZ

توضیح دقیق توابع و شرح عملکرد رادار MR60BHA1

• DP1: اشغال / غیر اشغال:از غیر اشغال به اشغال شدن، گزارش در عرض 0.5 ثانیه. از اشغال به غیر اشغال شدن گزارش ظرف 40 ثانیه می دهد.
• DP2: افراد ثابت / افراد فعال: سوئیچینگ پویا -استاتیک، در عرض 0.5 ثانیه گزارش می دهید.
• DP3: ضربان قلب: دیتا را هر 3 ثانیه یک بار، بر حسب واحد زمان در دقیقه، خروجی می دهد.
• DP4: پارامترهای حرکت بدن 0 تا 10: دیتاهای های خروجی هر 5 ثانیه یک بار تکرار می شوند.
• DP5: درون رختخواب/خارج از تخت: گزارش 1 دقیقه ای در حضور یک نفر از رختخواب به رختخواب، خروجی حدود 40 ثانیه وضعیت بیرون از تخت می دهد.
• DP6: حالت خواب (بیداری/خواب سبک/خواب عمیق): در حالت تخت، 10 دقیقه برای تعیین و گزارش وضعیت خواب می باشد.ماژول رادار 6GHZ
• DP7: امتیاز کیفیت خواب: در پایان فرآیند خواب، نمره 0 تا 100 برای دوره خواب گزارش می شود.
• DP8: تنفس/ضربان قلب: دیتا ها را هر 3 ثانیه یک بار، بر حسب واحد زمان در دقیقه، خروجی می دهد.
• ماژول رادار 6GHZ
