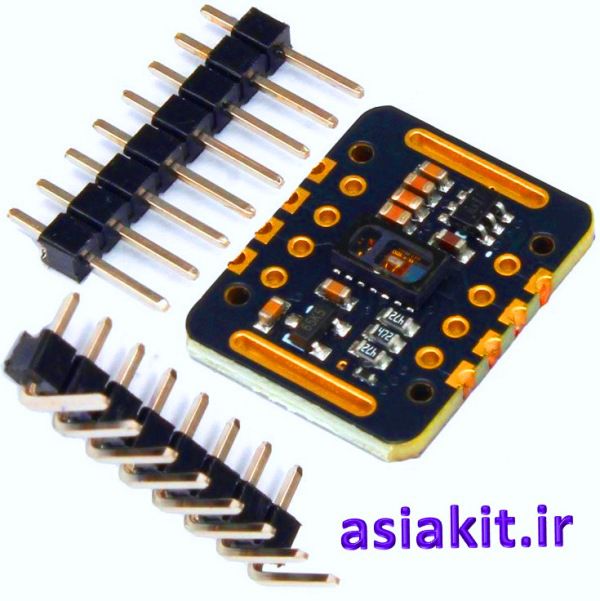

ماژول ضربان قلب MAX30102 پالس اکسیمتر

توضیحات

ماژول ضربان قلب MAX30102 پالس اکسیمتر

ماژول ضربان قلب MAX30102 پالس اکسیمتر یک پردازشگر برای مانیتورینگ قلب است. و با ترکیب دو عددLED. یکی برای اندازه گیری اکسیژن خون، دیگری برای اشکار سازی ضربان قلب می باشد. که دارای بهترین بهینگی می باشد. این ماژول از منبع تغذیه 1.8 ولت و 3.3 ولت بهره می برد.

و می توان از طریق نرم افزار با جریان آماده به کار ناچیز تغذیه کرد. و این باعث می شود. که منبع تغذیه همیشه متصل شود. این دستگاه دارای دو LED است که یکی از آنها چراغ قرمز و دیگری مادون قرمز ساطع می کند. این محصول در ابعاد 12.7×12.7 میلیمتر طراحی می شود.ماژول ضربان قلب MAX30102

این ماژول سازگار با انواع میکرو کنترلر ها از جمله آردوینو است. پروتکل ارتباطی تعریف شده برای این مدل پرت سریال I2C می باشد.

پالس اكسيمتری چیست

پالس اكسيمتري. روشي برای تعيين هيپوكسي در بيماران است. و درصد هموگلوبين اشباع شده با اكسيژن را نشان می‌دهد. پالس اكسيمتري بررسی غيرتهاجمی اشباع اكسيژن شريانی مي‏باشد. كه از طريق اتصال يك گيره يا پروب به لاله‏ ی گوش يا انگشت بيمار ممكن می‌گردد.

و درصد بيان ‏شده در واقع نسبت اكسيژن به هموگلوبين است. همراه کافه پزشکی باشید. پالس اكسيمتر (Pulse Oximeter): دستگاهي است كه براي اندازه ‏گيری ميزان هموگلوبين اشباع با اكسيژن بكار می‌رود.ماژول ضربان قلب MAX30102

و يك وسيله‏ ی غيرتهاجمی مي‌باشد. آشنایی با دستگاه پالس اكسيمتر پالس اكسيمتر يك پروب حساسه و يك مانيتور با صفحه‌ي ديجيتال دارد. حسگر شامل دو ديود منتشر كننده‏ ي نور و دو سنسور است. يكي از ديودها نور تقريباً قرمز، يعني طول موج مخصوص هموگلوبين داراي اكسيژن (هموگلوبين اشباع) را منتشر مي‌كند.

و ديود ديگر نور مادون قرمز، يعني طول موج مخصوص هموگلوبين بدون اكسيژن (هموگلوبين غير اشباع) را منتشر مي‏كند. هر كدام از دو نوع هموگلوبين ميزان خاصی از نور جاری را جذب می‌كنند و از رسيدن آن به سنسور مربوطه جلوگيری مي‌كنند. اگر نور كمتری به سنسور برسد به اين معنی است.ماژول ضربان قلب MAX30102

كه ميزان بيشتری از هموگلوبين مربوطه در خون وجود دارد. سپس دستگاه پالس اكسيمتر نسبت نور تقريباً قرمز و مادون قرمز دريافتی را محاسبه مي‌كند. تا درصد اشباع اكسيژن( SpO2) را مشخص كند. گيره‌ي پروب حساس پالس اكسيمتر تا اندازه‌اي شبيه گيره‌ ي لباس است.

گيره‏ ي پروب حساسه را بر روي نوعي بستر مويرگي، محيطي مانند نوك انگشت دست، نوك انگشت پا، لاله‏ ي گوش يا روي پل بيني بيمار مي‏توانيد وصل كنيد. ماژول ضربان قلب MAX30102

و در شيرخواران مي‌توانيد حسگر را به دور پاشنه‌ ي پا پيچيده و با نوار محكم نمائيد. پالس اكسيمتر اشباع اكسيژن خون شرياني را اندازه‌گيري مي‏كند، لذا پروب بايد در ناحيه‌اي قرار گيرد كه نور از طريق جريان خون شرياني تابانده شود.

مشخصات ماژول ضربان قلب MAX30102

• ارامترهای اندازه‌گیری: ضربان قلب (BPM) و اشباع اکسیژن خون (SpO2)
• منابع نوری LED: معمولاً از LED‌های قرمز و مادون قرمز برای اندازه‌گیری‌های نوری استفاده می‌کند.
• رابط ارتباطی: رابط I2C برای بازیابی داده‌ها و پیکربندی
• ولتاژ کاری: ۳.۳ تا ۵ ولت
• طول موج LED: ۶۶۰nm / ۸۸۰nm
• نوع سیگنال تشخیص: سیگنال بازتاب نور (PPG)
• ولتاژ رابط: ۱.۸ ~ ۵ ولت
• مناسب برای : مانیتورینگ ضربان قلب
• سازگار با : انواع میکرو کنترلر ها از جمله آردوینو
