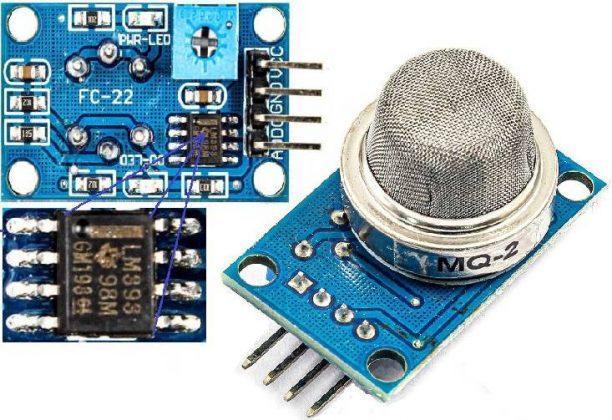

ماژول سنسور تشخیص دود و گاز MQ-2
ماژول سنسور تشخیص دود و گاز MQ-2، سنسورهای گاز سری MQ از هیتر داخلی کوچک به همراه سنسور الکتروشیمیایی بهره می گیرند. این سنسورها نسبت به طیف گسترده ای از گازها حساس اند. سنسور MQ-2 برای تشخیص گاز CO بکار می رود. این سنسور توانایی تشخیص غلظت CO موجود در هوا را دارد.محدوده غلظت قابل سنجش این سنسور بین 20ppm تا 2000ppm می باشد. حساسیت بالا ، پاسخ گویی در کمترین زمان ممکن و خروجی آنالوگ از خصوصیات این سنسور می باشد. راه اندازی این سنسور آسان است و شما به راحتی می توانید با اتصال خروجی آنالوگ سنسور به ADC آردوینو ،آن را راه اندازی کنید.
شکل زیر عملکرد داخلی سنسورهای سری MQ را نشان می دهد. همان طور که مشاهده می شود داخل این سنسور یک المنت برای گرم کردن آن قرار دارد که پایه VH نامیده می شود و باید به آن ولتاژ DC یا AC حدود 5ولت می باشد متصل گردد. در این حالت سنسور کمی گرم خواهد شد و حتی برای اولین بار که می خواهید سنسور را روشن کنید ممکن است کمی بوی سوختگی بدهد که این بو طبیعی می باشد.
پایه دیگر که VC نام دارد معمولا به ولتاژ 5 الی 12 ولت ( بسته به نوع و شماره سنسور) متصل می شود. با افزایش گاز میزان هدایت در سنسور افزایش پیدا کرده و ولتاژ خروجی در پایه VRL تغییر می کند. با افزایش گاز ولتاژ خروجی نیز افزایش پیدا می کند.
همان طور که مشاهده کردید ولتاژ خروجی به صورت آنالوگ پیوسته به شما داده خواهد شد که می توانید به راحتی توسط یک مدار آنالوگ یا یک مدار دیجیتال خروجی را پردازش کنید. برای مثال می توانید از یک مدار آپ امپی برای تشخیص میزان گاز استفاده کنید.
در ابتدای اتصال این سنسورها به جریان برق، ولتاژ خروجی آنها از ۵ ولت شروع به کم شدن کرده و نهایتا بعد از گذشت مدتی به یک سطح ولتاژ نسبتا ثابت می رسد. حدود ۱.۲ تا ۲.۴ ولت که برای هر کدام از سنسورها حتی با یک شماره، این مقدار میتواند متفاوت باشد.
عمر این سنسورها در حدود 5 سال است که صد البته به شرایط محیطی و ریپل ولتاژ تغذیه نیز وابسته است. نکات مهمی که باید در استفاده از این سنسورها دقت کرد به شرح زیر است:
- سنسور نباید در معرض بخار سیلیکن ارگانیک قرار بگیرد.
- نباید در معرض گاز های خورنده (H2Sz, SOX，Cl2，HCl) قرار بگیرد.
- اگر سنسور در معرض نمک قلیایی یا فلزات قلیایی قرار بگیرد باعث تغیییرات در ساختار قطعات خواهد شد.
- این سنسور نباید در معرض آب و انجماد قرار بگیرد.
- سنسور نباید در معرض ولتاژ بالا باشد.
- ندادن ولتاژ اشتباه به پین ها
- نباید برای مدت طولانی در معرض گاز با غلظت بالا قرار بگیرد.زیرا عمر مفید سنسور را کم میکند و باعث رانش در حساسیت میشود. در چنین مواقعی باید سنسور در هوای پاک قرار داده شود.
- در معرض ارتعاش شدید نباید قرار بگیرد.
- اگر لازم است که پایه ها لحیم کاری شود.
