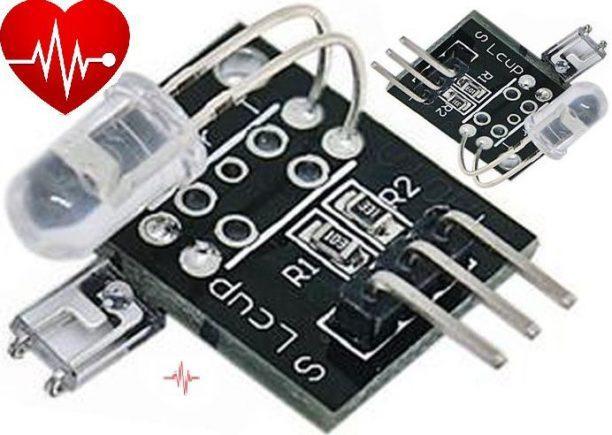

ماژول سنسور ضربان قلب مدل KY-039

ماژول سنسور ضربان قلب مدل KY-039

ماژول سنسور ضربان قلب مدل KY-039، این سنسور از طریق LED IR(مادون قرمز)  و یک فتوترانزیستور. پالس های نوک انگشت را تشخیص میدهد.  یک LED قرمز به ازای هر پالس فلش خواهد زد . به علت وابستگی فوتوترانزیستور به نور ممکن است نور محیط های خانگی که عمدتا دارای فرکانس 50 یا 60 هرتز هستند باعث ایجاد نویز شود. چرا که این ماژول توسط نبض اثر انگشت(تغییر حجم خون) اقدام به تشخیص ضربان قلب می کند.

زمانی که می خواهید انگشت خود را بر روی ماژول قرار دهید باید LED مادون قرمز در یک سمت و فوتو ترانزیستور در سمت دیگر آن قرار بگیرد.

مشخصات

1.ولتاز کاری 5 ولت.

2. دارای 3 پایه.

3. توانایی اندازه گیری ضربان قلب از روی اثر انگشت.

4. ابعاد 1.9×1.5 سانتی متر.

5. نوع کانکتور به صورت پین هدر.

انواع روش اندازه گیری ضربان قلب

عملکرد ماژول سنسور ضربان قلب Pulse Sensor بسیار ساده می باشد. در یک طرف ماژول ضربان قلب یک LED و همچنین یک سنسور تشخیص نور محیط قرار می گیرد. هنگام قرار دادن نوک انگشت بروی ماژول، نوری که ساطع می شود. از LED تشخیص وجود خون در رگ ها را هنگام پمپاژ خون توسظ قلب برای سنسور تشخیص نور ساده تر می کند. رگها فقط در هنگام پمپاژ قلب جریان خون دارند. بنابراین اگر جریان خون را کنترل کنیم می توانیم ضربان قلب را نیز کنترل نماییم. با تغییر جزئی میزان نور دریافت شده توسط سنسور تشخیص نور که هنگام پمپاژ خون صورت می گیرد. بنابر این می توان به تجزیه و تحلیل میزان ضربان قلب در واحد زمان پی ببریم. در طرف دیگر ماژول سنسور ضربان قلب Pulse Sensor. مداری جهت تقویت پالس های دریافتی و همچنین حذف نویز دارا می باشد.

لازم به ذکر می باشد که قرار دادن صحیح انگشت بروی سنسور جهت تشخیص دادن. میزان پمپاژ خون در رگ ها و به طبع آن تشخیص میزان ضربان قلب بسیار مهم می شود. بطوریکه استفاده از این سنسور با دست مرطوب توصیه نمی شود. هنگام استفاده از این سنسور باید سنسور بروی انگشت فشرده شود بهتر می شود.

ماژول پالس اکسیمتر MAX30102

پالس اکسیمتر یک پروب حساسه و یک مانیتور با صفحه‌ی دیجیتال دارا می باشد. این حسگر شامل دو دیود منتشر کننده‏ ی نور و دو سنسور می باشد. یکی از دیودها نور تقریباً قرمز می باشد. یعنی طول موج مخصوص هموگلوبین دارای اکسیژن (هموگلوبین اشباع) را منتشر می‌کند. و دیود دیگر نور مادون قرمز، یعنی طول موج مخصوص هموگلوبین بدون اکسیژن (هموگلوبین غیر اشباع) را منتشر می‏کند. هر کدام از دو نوع هموگلوبین میزان خاصی از نور را جذب می‌کنند. بطوریکه از رسیدن آن به سنسور مربوطه جلوگیری می‌کنند. اگر نور کمتری به سنسور برسد به این معنی است که میزان بیشتری از هموگلوبین مربوطه در خون وجود دارد. سپس دستگاه پالس اکسیمتر نسبت نور تقریباً قرمز و مادون قرمز دریافت دیافتی را محاسبه می‌کند تا درصد اشباع اکسیژن( SpO2) را مشخص نماید.

کلپ پروب حساس پالس اکسیمتر تا اندازه‌ای شبیه گیره‌ ی لباس می باشد. گیره‏ ی پروب حساس را بر روی نوعی بستر مویرگی، محیطی مانند نوک انگشت دست، نوک انگشت پا، لاله‏ ی گوش یا روی پل بینی بیمار می گردد. در شیرخواران می‌توانید حسگر را به دور پاشنه‌ ی پا پیچید و با نوار محکم نمائید. پالس اکسیمتر اشباع اکسیژن خون شریانی را اندازه‌گیری می‏کند، لذا پروب باید در ناحیه‌ای قرار بگیرد که نور از طریق جریان خون شریانی تابانده میشود.

ماژول الکتروکاردیوگرافی AD8232 ECG

AD8232 یک بلوک یکپارچه برای تقویت سیگنال ECG و سایر برنامه های اندازه گیری علائم زیستی است. این سیستم برای استخراج ، تقویت و فیلتر سیگنالهای کوچک پتانسیل زیستی در شرایط پر سر و صدا. مانند سیگنالهای ایجاد شده توسط حرکت یا قرار دادن الکترود از راه دور طراحی می شود. ماژول الکتروکاردیوگرافی AD8232 ECG یک ماژول خیلی ارزان و مقرون به صرفه ای می باشد. که برای اندازه گیری فعالیت الکتریکی قلب استفاده می شود.امواج الکتریکی ضربان قلب بوسیله این ماژول آشکار می گردد. فعالیت الکتریکی را می توان به صورت نوار قلب یا الکتروکاردیوگرام نمایان کرد و به صورت نمودار آنالوگ تولید میکند. دستگاه های نوار قلب می تواند بسیار پر سر و صدا باشد. مانیتورینگ ضربان قلب AD8232 به عنوان یک تقویت کننده عمل می کند. تا به راحتی سیگنال واضحی از PR و QT دریافت نماید.
