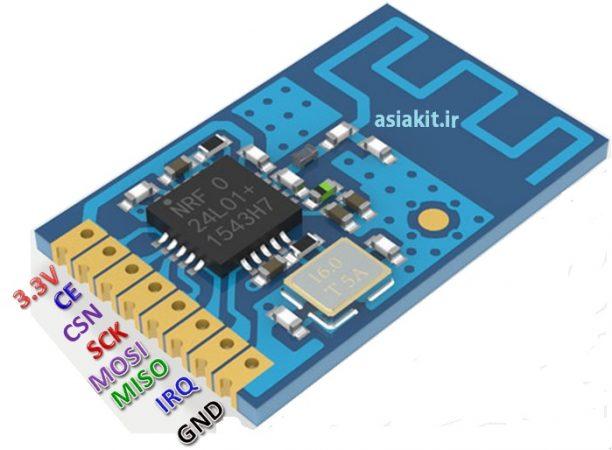

ماژول فرستنده و گیرنده AS01-ML01S-V4.0
ماژول فرستنده و گیرنده AS01-ML01S-V4.0. برد فرستنده گیرنده رادیویی 2.4 گیگاهرتز AS01-ML01S V4.0 یک ماژول مخابراتی صنعتی با توان “1” میلی وات می باشد. که دیتا را با سرعت و دقت بالا در باند ISM مخابره می‌کند. هسته این ماژول تراشه NRF24L01P است و آنتن مورد نیاز بر روی PCB پیاده می شود. و قادر به پوشش محدوده‌ای به شعاع 120 متر می باشد. سرعت انتقال داده این ماژول در سه سطح قابل تنظیم می شود.
NRF هااز جمله ماژول های وایرلس و دارای یک گیرنده و فرستنده وایرلس ساده می باشد. این ماژول از جمله بهترین ابزارها برای تبدیل یک وسیله یا سنسور در حوزه IOT محسوب می شود. که با این کار می توان وسایل منازل و شرکت ها و هم چنین در حوزه های مختلف مانند کشاورزی و صنعت را از طریق گوشی موبایل و وایرلس کنترل کرد.
میزان مصرف این ماژول بسیار کم و از طریق یک پروتکل پر سرعت SPI، با میکروکنترلر ارتباط برقرار می کند. و در محیط های باز تا فاصله 120 متر و پهنای باندهای مختلف در رنج 256کیلوبیت تا 2مگابیت بر ثانیه می تواند ارتباط برقرار کند. بعلاوه pipeline و بافرهای اضافی، و همچنین ارسال مجدد اتوماتیک. از قابلیتهای اضافه شده در این سری از آی سی های RF است. این ماژول تنها یک ماژول وایرلس می باشد و قابلیت وایفای را ندارد. توجه: در سری پلاس «+» از این آی سی ها یعنی +nRF24L01 شرکت Nordic مشخصاتی مانند برد، حساسیت و نرخ تبادل اطلاعات را نسبت به محصول سری قبل یعنی nRF24L01 ارتقاء داده است. با این حال دستورات کنترلی یا Command های این سری با سری قبل یکی بوده و تغییری نداشته است.
Size : 12 * 19mmComponents : Imported from Japan, USA & Germany
Connector : 1*8*1.27mm
Supply voltage : 1.9 – ۳٫۶V DC (Notes: the voltage higher than 3.6V is forbidden)
Frequency Band : 2.4GHz ~ 2.525GHz, adjustable, 1MHz stepped frequency
Communication level : 0.7VCC-5V(VCC refers to the supply voltage)
Operation Range : About 110m(test condition:clear and open area& maximum power,antenna gain: 5dBi,height:> 2m,air date rate: 250Kbps)
Transmitting power : Maximum 0dbm(1mW0)
Air data rate : Can be configured to 250k,1M,2Mbps
Sleep current : 1.0uA(nRF24L01P sets as power-down)
Transmitting current : 13mA@0dBm
Receiving current : 11.5mA(CE=1)
Communication interface : SPI
Transmitting length : 32 bytes (maximum) for one package, 3 level FIFO0
Receiving length : 32 bytes (maximum) for one package, 3 level FIFO0
RSSI support : N/A(support simple data packet loss statistics)
Antenna type : Embedded antenna
Operating temperature : -40 ~ +85℃
Operating humidity : 10% ~ 90%
Storage temperature : -40 ~ +125℃
