ماژول مبدل USB به TTL

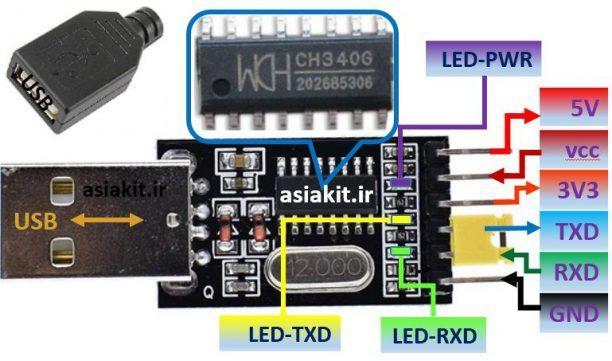

ماژول مبدل USB به TTL. این ماژول دارای 5 پایه خروجی می باشد. از این 5 پایه دو پایه RXDو TXD مربوط به ارتباط سریال TTL می باشد. و در واقع این دو پایه مهمترین پایه های این ماژول می باشند. تغذیه این ماژول از طریق پورت USB تأمین می شود و نیاز به اتصال به منبع تغذیه جداگانه ای نیست. سه پایه دیگر 3V3, GND و 5V+ نام دارند که این ماژول علاوه بر اینکه تغذیه خود را از طریق پورت USB تأمین می کند. در خروجی خود دو ولتاژ 5 ولت و 3.3 ولت نیز به ما می دهد که می توانیم در پروژه خود از انها استفاده نمود.
با استفاده از مبدل usb به سریال ، به راحتی می توانید پروژه یا محصول خود را به رابط usb مجهز کنید. ماژول مبدل USB به سریال TTL تراشه CH340G انتقال داده بین میکروکنترلر و پورت USB کامپیوتر را به راحتی امکان پذیر می کند. تراشه اصلی این ماژول CH340 است. علاوه بر تراشه اصلی، سه LED برای نشان دادن تغذیه، دریافت و ارسال داده نیز روی ماژول قرار دارد. ماژول CH340G دارای دو خروجی 3.3 و 5 ولت است که امکان تغذیه برد اصلی پروژه را فراهم می کند. با اتصال ماژول به کامپیوتر و نصب درایور آن، یک پورت مجازی به پورت های کامپیوتر افزوده می شود. این ماژول سیستم های عامل Windows 7/8/10، Linux و MAC OSX را پشتیبانی می کند.
در خروجی ماژول، پایه های انتقال داده با RXD و TXD نشانه داده می شود. و بادریت از 2400 تا 115200 بیت بر ثانیه قابل تنظیم است. در حقیقت با اتصال این مبدل از طریق پورت USB A به کامپیوتر و نصب برنامه درایور آن. یک پورت سریال مجازی به پورتهای کامپیوتر افزوده می شود. این مبدل قابلیت کار با سیستم عاملهای windows، MAC،android ،linux با پشتیبانی کامل از تمامی نسخه های ویندوز 32 و 64 بیتی را دارا می باشد.همانطور که گفته شد. در خروجی این مبدل علاوه بر پین های txd،rxdوgnd از ولتاژ خروجی 5v و 3.3v حمایت می کند.
تذکر:
در صورتی که پروژه شما جریان زیادی مصرف نکند می توانید از این پایه ها به عنوان تغذیه پروژه استفاده کنید. و دیگر نیازی به منبع تغذیه نمی باشد. به عنوان مثال اگر بخواهید از تغذیه 5 ولت ماژول استفاده کنید از پایه GND که همان زمین یا صفر ولت است به همراه پایه 5V+ استفاده کنید. و درصورتی که نیاز به تغذیه 3.3 ولت داشتید از پایه GND به همراه 3V3 استفاده کنید. ولی دقت کنید که در صورتی که جریان مصرفی پروژه شما زیاد باشد از تغذیه این ماژول استفاده نکنید. چون باعث آسیب رسیدن به ان می شود. زمانی که جریان مصرفی پروژه شما زیاد باشد از منبع تغذیه جدا استفاده کنید و در این حالت حتما پایه GND ماژول را به GND یا منفی منبع تغذیه مورد نظر متصل کنید.
مشخصات:
شناسایی خودکار سرعت انتقال اطلاعات تا 1Mbps
قابلیت تبادل اطلاعات با رابط خارجی با پروتکل UART
ولتاژ خروجی 5v و 3.3v
دارای سه led های نشانگر اتصال usb ، ارسال و دریافت اطلاعات
دارای سیستم مدیریت برای کاهش جریان در حالت بی کاری و مد Standby
پشتیبانی از دستگاه های گوناگون با خروجی سریال از قبیل مودم ها،دستگاه های کارت خوان،دوربین های دیجیتال و ماژول دیگری که فاقد پورت USB می باشد.
-
تفاوت عمده این مبدل با دیگر مبدل های سریال علاوه بر کیفیت بالا، پشتیبانی کامل از تمامی نسخه های ویندوز 32 و 64 بیتی وقابل شناسایی در انواع سیستم عامل های لینوکس و مک می باشد.
-
تفاوت اصلی این مبدل با مدل های CH340G، امکان نصب و استفاده در محیط ویندوز 8 و لینوکس می باشد.
