ماژول وای فای ESP8266
ماژول های wifi ارتباط بین ما و اشیاء اطراف و همچنین ارتباطات آن هارا با یکدیگر آسان تر کند. شبکه ی WIFI از جمله شبکه هاییست که این روزها چه در مصارف خانگی و چه در مصارف صنعتی ، استفاده ی فراوان دارد. ارتباط بی سیمی که از این طریق برای کاربران فراهم میشود بسیار کاربردیست ، ارتباط بین دو قسمت از دستگاهی که نمیتواند با سیم با هم ارتباط برقرار کند ، ارتباط با سنسور برای دریافت نتیجه و یا استفاده از شبکه ی وای فای برای برقراری ارتباط با شبکه ی اینترنت از طریق گوشی تلفن همراه از جمله کارهاییست که میشود با این ماژول انجام داد.

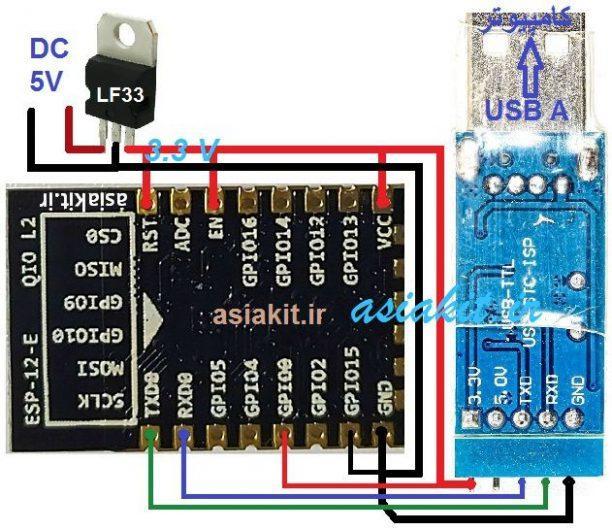

طراحی ساده و همچنین استفاده از محافظ فلزی مناسب بر روی بورد به منظور کاهش نویز محیط باعث شده که برد وای فای با خروجی سریال ESP8266-12E در محیط های صنعتی کاربرد مناسب تری داشته باشد همچنین دسترسی به 11پین GPIO باعث استفاده حرفه ای تر از ماژول شده است. همچنین این بورد دارای آنتن داخلی می باشد.
برد های وای فای با خروجی سریال ESP8266-12E دارای AD GPIO0/2/4/5/12/13/14/15/16است. بر روی این ماژول ها از یک تقویت کننده استفاده شده که موجب افزایش برد و کارآیی دستگاه می شود همچنین از یک تقویت کنندLNA که برای تقویت امواج ظعیف بکار میرود استفاده شده که در کنار تقویت کننده PA کیفیت و برد مناسبی را در اختیار کاربر قرار می دهد همچنین بعضی از مدل ها اماژول وای فای با خروجی سریال ESP8266-12E قابلیت اتصال آنتن خارجی را نیز دارند.
خصوصیات
-
ارتباط مستقیم با WIFI (P2P)
-
SDIO 2.0, SPI, UART
-
دارای پروتکل TCP/IP
-
تغذیه : 3.3 ولت
-
فرکانس : حداکثر 2484
-
امپدانس : 50 اهم
-
میزان جریان مصرفی به دلیل مد های کاری مختلف از دیتاشیت مشاهده شود. حداکثر : 197 میلی آمپر
-
دارای رابط I2C برای کاربرد های انتقال صدا با کیفیت بالا
-
زمان بین بیدار شدن و انجام عمل انتقال < 2 میلی ثانیه
-
مصرف تون در حالت استراحت < 1.0mW (DTIM3)
-
توان خروجی در مد 802.11b : +19.5dBm
