ماژول ولت متر دیجیتال

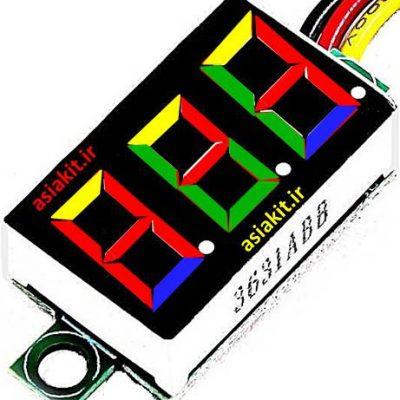

ماژول ولت متر دیجیتال ماژول ولت متر دیجیتال 0 تا 100 ولت. این ماژول بطور مستقیم برای اندازه گیری و نمایش ولتاژ DC مورد استفاده قرار می‌گیرد. با کمی خلاقیت می توان از این ماژول در خیلی از دستگاه دیگر استفاده نمود.در اصل این ماژول یک مبدل آنالگ به دیجیتال است. که به سطح ولتاژ حساس می باشد.

این ولتمتر 0.28 یا 0.36 اینچی، دارای ولتاژ با دامنه 0-30 ولت DC و نمایشگر سون سگمنت به رنگهای قرمز، زرد، سبز وآبی با سایزهای 0.28 و 0.36اینچ می باشد. به طور مستقیم و بدون تنظیم ولتاژ با ولتاژهای 5، 9، 12 و 24 ولت و دیگر مدارات کار می‌کند. این ماژول دارای سه سیم است که با حجم کوچک و جریان مصرفی پایین. در ماشین، باتری ماشین و موتور و خیلی از تجهیزات دیگربه راحتی قابل استفاده می باشد. همچنین در زمان اتصال معکوس یعنی اینکه اگر جای مثبت و منفی عوض شود نمی‌سوزد.  توجه داشته باشید که حداکثر ولتاژ ورودی دو سیم نباید از 30 ولت فراتر رود، در غیر این صورت خطر سوختن آن وجود دارد.

ساخت ولتمتر دیجیتال با میکروکنترلر AVR

همیشه پروژه های مرتبط با ساخت مدارت آزمایشگاهی و اندازه گیری جذابیت بسیار بیشتری نسبت به دیگر پروژه های میکروکنترلرها داشته اند, چراکه در ساخت بسیاری از مدارات ما احتیاج داریم تا میزان ولتاژ منبع تغذیه مدار یا یک منبع تغذیه خارجی را اندازه گیری کنیم و نسبت به سطوح مختلف ولتاژ عملکردی متناسب با آن انجام دهیم.

سیاری از کمیت های پیرامون ما, مانند نور, گرما, طول اجسام و… کمیت های پیوسته می باشند و در بسیاری موارد خروجی حسگرهای مورد استفاده نیز به صورت دیجیتال نیست. برای اینکه میکروکنترلر بتواند مقادیر آنالوگ را نیز اندازه گیری نماید, به بخشی مجهز شده است که به آن مبدل آنالوگ به دیجیتال گفته می شود.

این بخش, متناسب با مقدار ولتاژ آنالوگ ورودی, عددی 10 بیتی (بین 0 تا 1023) را به عنوان خروجی در نظر می گیرد, مثلا برای ولتاژ ورودی صفر, عدد صفر, برای ولتاژ 5 ولت عدد 1023 و برای ولتاژ 2.5 ولت عدد 512 را به عنوان خروجی اختصاص می دهد. پس در نتیجه با استفاده از این امکان و اعداد بدست آمده در بازه 0 تا 1023 می توانیم به این موضوع پی ببریم که ولتاژ قرار گرفته بر روی پایه ADC میکروکنترلر در حالت عادی چند ولت می باشد.

همانطور که می دانید حداکثر ولتاژ قابل تحمل بر روی پایه های میکروکنترلرهای AVR پنج ولت می باشد به همین خاطر نمی توانیم برای اندازه گیری یک ولتاژ بیشتر از 5 ولت ولتاژ مورد نظر را به صورت مستقیم به پایه ADC میکروکنترلر AVR متصل کنیم چراکه باعث سوختن تراشه می شود. پس چاره چیست؟ بهترین راه حل برای اندازه گیری ولتاژهای بیشتر از 5 ولت استفاده از قانون تقسیم ولتاژ می باشد.علاوه بر میکرو با آسی مبدل آنالوگ به دیجیتال ۳.۵ رقمی مخصوص سون سگمنت ICL7107CPL می توان ولتمتر و آمپرمتر دقیقتری ساخت

 کاربردهای ماژول ولت متر دیجیتال :

• منبع تغذیه

• موتور

• ماشین

• رباتیک

• تابلو برق

مشخصات فنی ماژول ولت متر دیجیتال

• ولتاژ کاری دو سیمه: 4-40 ولت DC

• ولتاژ قابل اندازه گیری دو سیمه: 4-40 ولت DC

• ولتاژ کاری سه سیمه: 4-30ولت DC

• ولتاژ قابل اندازه گیری سه سیمه: 0-100 ولت DC

• جریان کاری: کمتر از 20 میلی آمپر

• رنگ نمایشگر: سبز، آبی، قرمز و زرد

• اندازه: 35x10x7 میلی متر

• وزن خالص: 5.1 گرم

• وزن: 5.7 گرم

• دمای کاری: 10- تا 65+ سانتی گراد

• فشار کاری: 80-106 کیلو پاسکال

• رطوبت کاری: 10-80 %

 به دو طریق می‌توان این ولت متر ها را راه‌اندازی کرد:
1.سیم قرمز و زرد را به هم وصل کرده و به سر مثبت نقطه بار و سیم مشکی را به سر منفی آن متصل می‌کنیم بدین صورت قادریم ولتاژ های بالاتر از 3.3 را اندازه‌گیری کنیم.
2. حال اگر قرمز را جدا به یک منبع تغذیه مستقل وصل کنیم، از طریق سیم زرد قادریم ولتاژهای بالای 0 ولت را اندازه گیری کنیم. در این حالت سیم مشکی به زمین منبع تغذیه وزمین بار مورد نظر بایستی متصل باشد.
