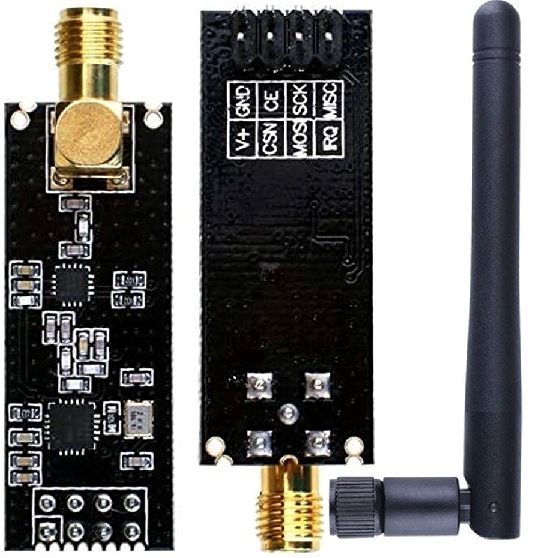

ماژول NRF24L01+PA+LNA فرستنده و گیرنده رادیویی با برد 1 کیلومتر

ماژول NRF24L01+PA+LNA فرستنده و گیرنده رادیویی با برد 1 کیلومتر. این ماژول همان چیپ nrf24L01 می باشد. که به همین جهت هیچگونه  تفاوتی با مدل ساده بدون آنتن ندارد. تنها تفاوت اصلی در این مدل اضافه شدن یک طبقه تقویت کننده در خروجی می باشد. که برد ماژول را تا ۱۱۰۰ متر افزایش می دهد.

ماژول فرستنده و گیرنده رادیویی +nRF24L01 از جدیدترین فرستنده و گیرنده 2.4 گیگاهرتزی شرکت Nordic Semiconductor یعنی چیپ +nRF24L01 استفاده میکند. فرکانس این آی سی برای دریافت و ارسال رادیویی اطلاعات باند 2.4 گیگاهرتز بوده و مشخصات بسیار جدیدی دارد. این آی سی تمامی مشخصات و مزایای آی سی سری قبل خود یعنی nRF24L01A را داراست. بعلاوه  دارا بودن pipeline و بافرهای اضافی همچنین قابلیت ارسال مجدد اتوماتیک از قابلیتهای اضافه شده در این سری از آی سی های RF است.

مشخصات فنی ماژول NRF24L01+PA+LNA – فرستنده و گیرنده رادیویی با برد 1 کیلومتر

• چیپست: NRF24L01+PA+LNA
• نرخ تبادل اطلاعات: قابل تنظیم از 250 کیلوبیت تا 2 مگابیت بر ثانیه
• فرکانس کاری: باند ISM 2.4GHz
• مدولاسیون: GFSK (کلیدزنی فرکانس گاوسی)
• پروتکل ارتباطی: Enhanced ShockBurst (ESB) برای ارتباطات نقطه به نقطه ساده
• حداکثر توان خروجی: 20dbm
• حساسیت دریافت در حالت  92dBm :2Mbps
• حساسیت دریافت در حالت 95dBm :1Mbps
• حساسیت دریافت در حالت  104dBm :250Kbps
• جریان حالت TXفرستندگی: 115mA
• جریان در حالت گیرندگی: 45mA
• جریان حالت بیکاری: 4.2uA
• بهره 20db  :PA
• بهره 10db  :LAN

• نویز 2.6db  :LNA

• بهره آنتن در حالت ماکزیمم: 2dBI
• Auto Acknowledge: دارد
• Re-Transmit: اتوماتیک
• دارای 32 بایت FIFO بصورت مجزا برای TX و RX
• حداکثر ولتاژ دیتا: 5 ولت
• تغذیه:3.3 ولت

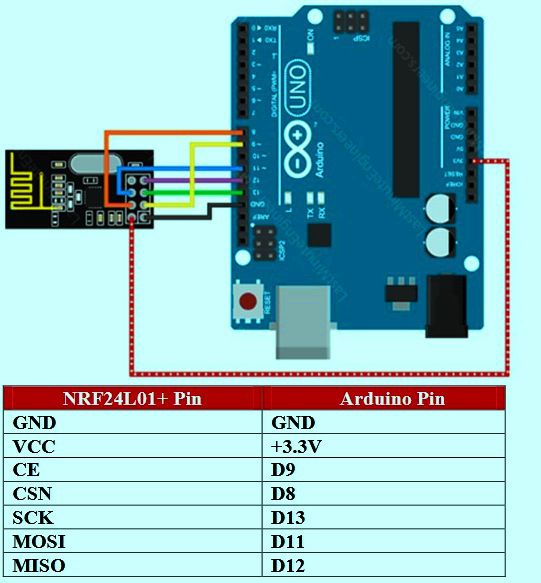

• ترتیب پایه ها:VCC ، CE، CSN، SCK، MOSI، MISO، IRQ
• محدوده دمای کاری: 20-°C تا 70+°C
• ابعاد: 15.4×40.7 میلی‌متر

ویژگی‌های ماژول فرستنده و گیرنده بی‌سیم NRF24L01+PA+LNA (2.4GHz) :

• برد افزایش یافته: با PA و LNA مجهز شده و برد ارتباطی گسترده‌تری ارائه می‌دهد.
• نرخ داده قابل تنظیم: امکان تنظیم نرخ داده برای تطبیق با نیازهای مختلف برنامه.
• سطوح توان قابل تنظیم: کنترل بر روی توان انتقال برای بهینه‌سازی برد ارتباطی.
• آنتن خارجی: شامل یک آنتن خارجی برای تقویت سیگنال و برد بیشتر.
• رابط ساده: استفاده از پروتکل SPI برای ارتباط با میکروکنترلرها و دستگاه‌های دیگر.
• اندازه کوچک: کوچک و سبک، مناسب برای پروژه‌های مختلف.
