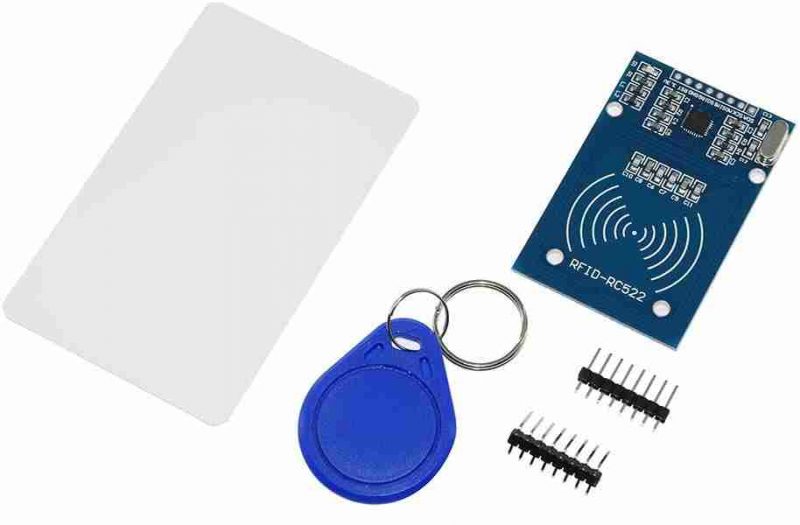

ماژول 13.56MHZ RFID RC522

ماژول 13.56MHZ RFID RC522 به منظور خواندن و نوشتن کارت ها یا تگ های RFID جهت شناسایی مورد استفاده قرار میگیرند.اگر کد ارسالی از تگ به ریدر قابل شناسایی باشد که تصدیق کرده و غیر از آن رد می کند .تگ و یا کارت RFID. شامل یک مدار الکترونیکی میباشد. بطوری که تگ در مجاورت  کدخوان ( RFID Reader ) قرار می گیرد. یک میدان مغناطیسی تولید خواهد شد که توسط کد خوان باعث فعال شدن تگ می گردد. و تگ با گرفتن انرژی الکتریکی از کارت خوان(reader) اقدام به ارسال داده از طریق امواج رادیویی می نماید.

سیستم های RFID در فرکانس های کاری متنوعی هستند که از این بین دو فرکانس 125 کیلوهرتز و 13.56 مگاهرتز متداول تر می باشند. این ماژول در محدوده فرکانسی 13.56Mhz کار کرده و علاوه بر خواندن اطلاعات می تواند اطلاعات جدیدی را بر روی حافظه کارت ذخیره می نماید.این ماژول را می توان با یک میکروکنترولر AVRیا با آردینو راه اندازی بنمایید.

کاربردها

• سیستم های امنیتی
• کارت های اعتباری
• شناسایی کاربر یا خودور یا کالا
• خانه های هوشمند
• فناوری اطلاعات
• سامانه های هوشند
• RFID در ساخت و ساز : ابزار ردیابی
• RFID در بیمارستان و مراقبت از سلامت
• سیستم های پرداخت RFID
• زمان و حضور و غیاب
• خواندن برچسب های RFID

مشخصات

• تراشه با حساسیت بسیار بالا ساخت شرکت فیلیپس
• ارتباط با میکروکنترلر از طریق پروتکل SPI و I2C و سریال
• ولتاژ تغذیه: 3.3 ولت
• جریان مصرفی بسیار پایین 13 الی 26 میلی آمپر
• فرکانس کاری 13.56Mhz
• قابلیت خواندن و نوشتن روی کارت
• سرعت انتقال اطلاعات تا 10Mbit/s
• پشتیبانی از کارت های mifare1 S50 ,mifare1 S70 ,mifare UltraLight ,mifare Pro ,mifare Desfire
• فاصله تگ تا ماژول جهت تبادل اطلاعات 8 الی 10 سانتی متر
• ابعاد بسیار کوچک 4 در 6 سانتی متر

اتصالات ماژول RFID-RC522 به آردوینو Arduino

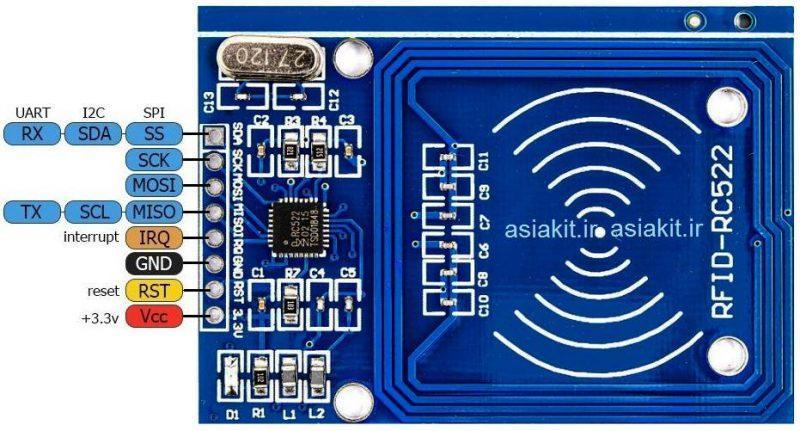

ماژول RFID RC522  دارای ۸ پین می باشد که به ترتیب به آردوینو اتصال می‌دهیم:

پایه SDA  Data line را به پین ۱۰ (Digital)  آردوینو وصل میکنیم.

پایهSCK serial clock را به پین ۱۳ (Digital) آردوینو وصل میکنیم.

pin MOSI Master out slave in را به پبن ۱۱(Digital) آردوینو وصل میکنیم.

pins MISO Master in slave out را به پبن ۱۲ (Digital) آردوینو وصل میکنیم.

pin  RST RESET را به پین ۹(Digital) آردوینو وصل میکنیم.

پین GND  را به GND  آردوینو وصل کنید.

پین VCC را به پین ۳٫۳ ولت آردوینو وصل کنید.
