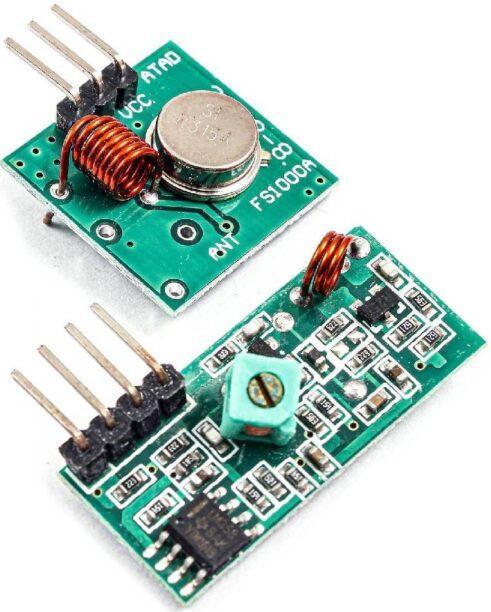

315MHZ TRANSMITTER & RCIVER

315MHZ TRANSMITTER & RCIVER

این دو ماژول فرستنده و گیرنده،به عبارت دیگر مدلاسیون ASK مخفف Amplitude-Shift keying می باشد استفاده می کند.همچنین به دلیل سادگی و مقرون به صرفه بودن یکی از پرکاربردترین مدولاسیون های دیجیتال است. در مدولاسیون ASK یا همان مدولاسیون دامنه کلید شیفت گفته می شود. که سیگنال های صفر و یک با تغییر دامنه ی فرکانس حامل ارسال می شوند. همچنین گیرنده های رایج در دو فرکانس 315 مگاهرتز و 315 مگاهرتز موجود می باشند .

عمده ترین کاربردهای گیرنده های ASK در ریموت کنترلرهای درب های اتوماتیک و سیستم های امنیتی ، دزدگیر منازل و خودرو می باشد. کاربرد این ماژول در ریموت کنترلرها، انتقال داده از طریق RF و کنترل درهای الکتریکی ، محصولات امنیتی و فرستنده و گیرنده رادیویی و دستگاه های هشتار دهنده ها می باشد.

با توجه به فرکانس 315 مگاهرتز، بنابراین طول آنتن پیشنهادی برای همین فرکانس 18 سانتی متر می باشد.

این 315MHZ TRANSMITTER & RCIVER ماژول فرستنده گیرنده ، دارای برد  20 تا 200 متری است . با سرعت 4 کیلوبایت بر ثانیه انتقال اطلاعات را انجام میدهد  و  تغذیه ی 3.5 تا 12 ولت برای این ماژول قابل قبول است . بخش دریافت کننده ی این ماژول دارای تغذیه  5 ولت است .

کاربردهای ماژول فرستنده گیرنده وایرلس 315MHZ :

• سازگار با آی سی های PT2262  و PT2272

• مناسب برای ساخت ریموت کنترل منازل و روشنایی و سیستم های هوشمند

• سیستم های امنیتی بی سیم

• دزدگیر

• درب باز كن

• کنترل از راه دور

• فرستنده وگیرنده اطلاعات

• ارسال اطلاعات سنسور و…

• مشخصات فرستنده :

• مدل : MX-FS-03V

• برد فرستنده : 20 تا 200 متر

• ولتاژ تغذيه : 3.5 تا 12 ولت

• سرعت انتقال اطلاعات : 4kB/s

• مد کاری : AM

• توان فرستنده: 10mw

• فركانس مدولاتور:315Mhz

• ابعاد : 19 * 19mm

• مشخصات گيرنده:

• مدل : MX-05V

• ولتاژ تغذيه : 5 ولت

• حساسيت گيرنده:107db-

• فركانس اسيلاتور:315Mhz

• ابعاد : 30 * 14 * 7mm
