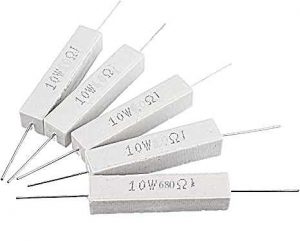

مقاومت آجری 680 اهم
مقاومت آجری 680 اهم از پیچیده شدن سیم نازک که از جنس آلیاژ ی به نام کرونیک(کرم- نیکل) روی عایق استوانه شکلی از جنس سرامیک نسوز ساخته می شود.
به دلیل این که این سیم پیچ سرامیکی درون یک قالب چینی مکعب مستطیل شکلی قرار می گیرد. به آن مقاومت آجری گفته می شود. این مقاومتها قادر به تحمل جریان بیشتر از دیگر مقاومت ها می باشند. و بیشتر از هر مقاومتی می تواند حرارت بالایی را تحمل می کند.به خاطر داشتن خاصیت سلفی بالا به هیچ عنوان از این مقاومت ها در مدار فرکانسی نمی توان استفاده نمود.
بطور ساده می توان گفت کار مقاومت در یک مدار الکتریکی. جهت جلوگیری از عبور جریان الکتریکی می باشد. اندازه این مقاومت بستگی به جنس مواد هدایت کننده این قطعه خواهد داشت.با توجه به قانون اهم اگر در سیمی که اختلاف پتانسیل دو سر آن یک ولت باشد و جریانی که از این سیم عبور می کند یک آمپر باشد. مقدار مقاومت این سیم یک اهم خواهد بود.
برای محدود کردن جریان و یاتقسیم ولتاژ می‌توان مقاومتها را به صورت ترکیبی. در ساختارهای سری، موازی، ستاره یا مثلث قابل استفاده می باشد.
عناصر غیر فعال
مقاومت مثل خازن و سیم پیچ جزءقطعات پاسیو (Passive) می باشند. به این معنی که در مقابل فشار الکتریکی(اختلاف پتانسیل)پاسخ ذاتی ثابتی نشان می دهند. در حالت کلی به طور خطی عمل می کنند و باعث مصرف انرژی الکتریکی می شود. این انرژی تلف شده بصورت گرما و تشعشع از مقاومت ساتع می گردد و قادر به تولید آن نیستند. بنابراین، مقاومتها منبع توان یا تقویت‌کننده امواج نیستند.
مقاومت ها با توجه به جنس ساخت و نوع مصرف دارای تنوع بسیار زیادی می باشد. یک مقاومت دارای پارامترهای زیادی است، که ضرورت این پرامترها بستگی به مصرف مقاومت دارد. دو پارامتر شاخص در تمامی مقاوت ها که خیلی مهم دارند.یکی ظرفیت مقاومت است که به اهم سنجیده می شود.دیگری توان الکتریکی مقاومت است که بصورت گرما درون مقاومت تلف می شود.
مقاومت ممکن است ثابت یا متغیر باشد.مقاومت ثابت مقاومتی است که در حالت ایدال در هر شرایطی مثل تغییر دما، نور، ولتاژ و تنش مکانیکی مقدار مقاومتش ثابت بماند. مقاومت متغیر مقاومتی که بصورت مکانیکی مثل پتانسیومتر، ولوم و یا روئستا قابل تغییر می باشد. یا با تغییر شدت نور مقاومتش تغییر میکند، مثل فتورزیستانس. یا ممکن است با تغییر دما مقاومتش تغییر کند مثل تریمیستر.
