کنترل از راه دور چهار کاناله 315MHz کد فیکس

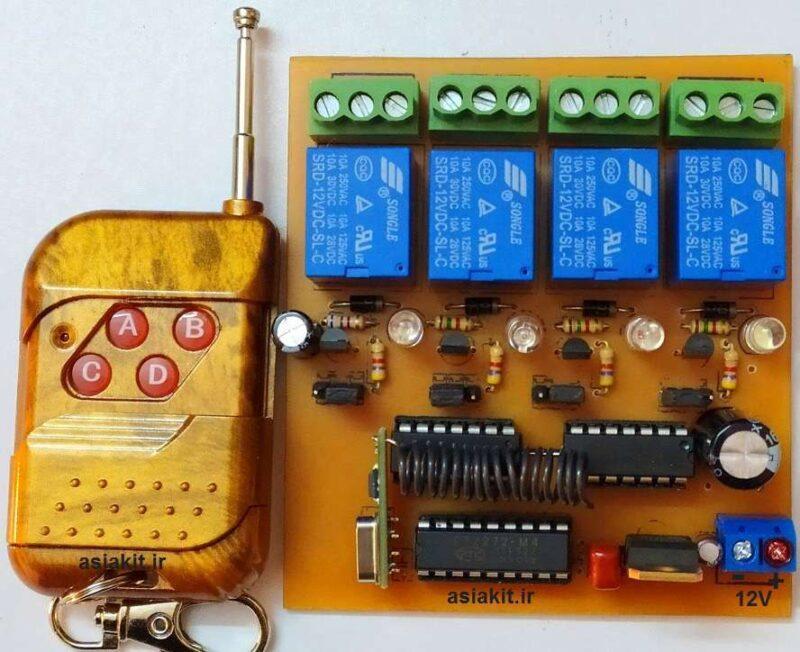

کنترل از راه دور چهار کاناله 315MHz . ماژول دور چهار کاناله با قابلیت برنامه ریزی مستقل هر کانال با قابلیت کد بندی مدار مجهز به سیستم DECODER ENCODER بوده و کد بندی آن مطابق دلخواه انجام می گیرد. برد دستگاه با توجه به سالم بودن باتری ریموت کنترل فرستنده بیش از 100 متر خواهد بود. ولتاژ این کیت 12 ولت می باشد. هر کانال دستگاه دارای دو شکل خروجی می باشد. به این معنی که می توان آن را هم بصورت لحظه ایی و یا بصورت فیلیپ فلاپ برنامه ریزی کرد.
خروجی فلیپ فلاپ FLIP – FLOP:
منظور از فیلیپ فلاپ این است که با یکبار فشار هر کلید فرستنده رله مربوط به آن در گیرنده فعال شده و به همان صورت باقی می ماند، حتی اگر کلید فرستنده رها شود. با فشار مجدد کلید فرستنده دوباره رله گیرنده قطع می شود و در واقع خروجی گیرنده بصورت یک بار در میان قطع و وصل می شود.
خروجی لحظه ایی MOMENTARY :
خروجی لحظه ای MOMENTARY به این معنی می باشد که با فشار دادن هر کلید ریموت فرستنده رله مربوط به آن کانال در گیرنده فعال گردیده و با بر داشتن انگشت از روی ریموت فرستنده، رله مربوطه نیز قطع خواهد شد.
همان طور که در قطعات کیت ملاحضه می فرمائید از یک عددRFM=RF MODULE که بسیار حساس می باشد استفاده گردیده است که اولا حجم مدار گیرنده کاهش و ثانیا نیاز به هیچ گونه تنظیم فرستنده و گیرنده نمی باشد زیرا فرستنده یا همان ریموت کنترل فرستنده وRFM گیرنده قبلا تنظیم شده بخصوص سلف متغیر بر روی RFM که روی آن لاک زده و از طرف کارخانه سازنده تنظیم گردیده دستکاری شود دستگاه شما عملا از تنظیم خارج و به هیچ گونه تنظیم اولیه نخواهد شد.
ریموت کنترل فیکس کد ( ریموت 4 کانال 315MHz )
ریموت کنترل های کدفیکس یا فیکس کد معمولا از آی سی PT2262 به عنوان انکودر در مدار فرستنده استفاده می کنند .در این نوع از ریموت کنترل ها در مدار فرستنده،یک کد ۸ بیتی به صورت سخت افزاری تنظیم می گردد .
این کد به عنوان آدرس محرمانه فرستنده در نظر گرفته می شود . برای هماهنگی فرستنده وگیرنده باید کد ۸ بیتی هر دو یکی باشد. این کار معمولا به صورت لحیم کردن ۸ پایه فرستنده به GND یا VCC است در ریموت 4 کانال 315MHz.
ریموت کنترل های لرنینگ کد یا کد لرن ( Learning Code)
ریموت کنترل ها ی کد لرن از آی سی EV1527 یا RT1527 یا FP1527 به عنوان اینکودر در مدار فرستنده بهره می برند. در ریموت های کد لرنینگ یا کد لرن نیز کد آدرس یک کد ۸ بیتی است. کد منحصر‌به فرد توسط کارخانه‌ی تولید‌کننده. در آی سی ریموت قرار می‌گیرد،کاربر نمی‌تواند آن را تغییر دهد.
ریموت کنترل ها و گیرنده های ASK معمولا در فرکانس های ۴۳۳MHz و ۳۱۵MHz ساخته می شوند. در هنگام خرید ریموت کنترل و گیرنده آن دقت داشته باشید که هر دو باید هم فرکانس باشند.
در آی سی PT2272 پایه های ۹ و ۱۸ به ترتیب پایه های زمین و تغذیه مثبت آی سی می باشند. پایه های D0 تا D3 پایه های دیتا یا خروجی آی سی هستند که با فشردن سوئیچ های روی ریموت(فرستنده) فعال می شوند. پایه DIN پایه دیتای ورودی آی سی است که به گیرنده ریموت متصل می شود. بین پایه های ۱۶ و ۱۷ هم یک مقاومت ROC قرار می گیرد که برای این پروژه یک مقاومت ۸۲۰ کیلواهمی کافیست. ضمنا 8 پایه آدرس(از A0 الی A7) این آی سی را عینا مثل پایه های آدرس آی سی رموت کنترل(PT2262) لحیم نمایید. تا گیرنده بتواند آدرس فرستنده را تشخیص دهد.

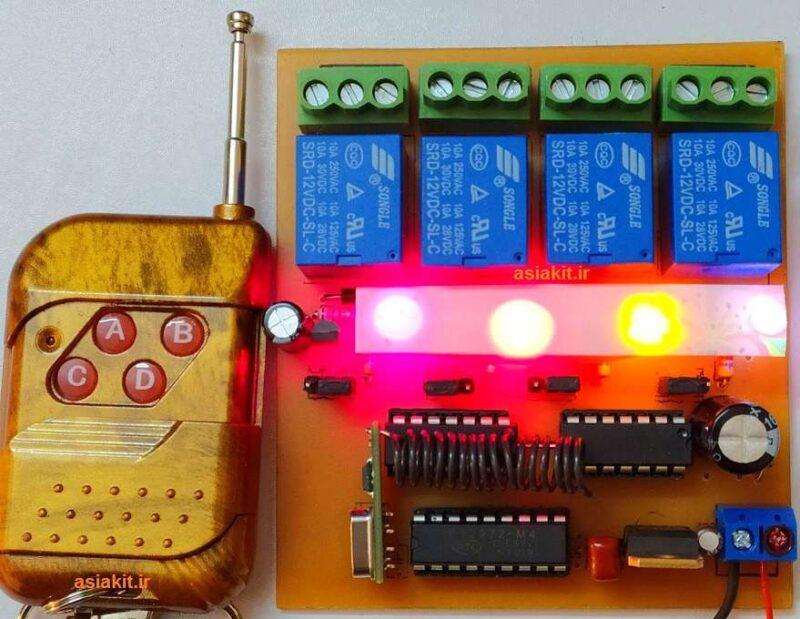

با فشردن هر یک از ۴ سوئیچ روی ریموت کنترل یکی از LEDهای مدار گیرنده روشن می شوند. البته با فشردن هر یک از ۴ سوئیچ LED متصل به پایه ۱۷ یا (VT) هم باید همزمان روشن شود. اگر این اتفاق نیفتاد به احتمال فراوان ریموت کنترلی که خریداری نمودید باطری ندارد. یا اینکه پایه های آدرس فرستنده و پایه های آدرس گیرنده مثل هم لحیم کاری نشده اند.
مشخصات کنترل از راه دور 4 کاناله رادیویی :
سطح حرفه ای
مجهز به سیستم DECODER ENCODER
دارای قابلیت کد بندی بصورت دلخواه
دارای فرستنده و گیرنده کریستالی
قابلت راه اندازی چندین کیت گیرنده توسط یک ریموت و بالعکس
ولتاژ 9 الی 12 ولت DC
دارای آی سی PT 2272 – M4 و MM74HC74AN x 2
فرکانس کاری 315MHZ
کد فیکس دستی
دارای 4 عدد رله ۱۰ آمپر
تعیین وضعیت هر رله به صورت جداگانه
در دسترس بودن تمام پایه های رله ( NC-COM-NO )
استفاده از ترمینال برای ارتباط با برد
برد دستگاه در فضای باز بیش از 100 متر
دارای 2 مد کاری لحظه ای و حافظه دار(فیلیپ فلاپ)
کاربردها:
-
کابرد خانگی و صنعتی
-
درب های اتوماتیک
-
انواع لوسترها
-
لوازم برقی خانگی
-
کلیه پمپ ها
-
چراغ های تزئینی و ویترینی
