کنترل کننده ریسه LED مدل MS-DR 400 حافظه دار

کنترل کننده ریسه LED

کنترل کننده ریسه LED. دستگاه کنترل کننده مادون قرمز ریسه های LED جهت کنترل کامل ریسه های ال ای دی کاربرد دارد. روشن و خاموش و تغییر رنگ ال ای دی و تغییر الگوی چشمک زنی نیز توسط همین کنترلر با 24 دکمه انجام می شود. تغذیه این دستگاه 12 ولت DC می باشد.این دستگاه را می توان برای کنترل ال ای دی ها تا 6 آمپر به کار برد .البته می توان از این دستگاه بعنوان کنترل کننده وضعیت های روشن و خاموش در دستگاههای 12 ولتی با حداکثر جریان 6 آمپر نیز استفاده کرد.

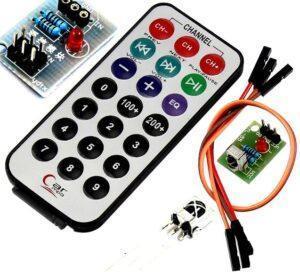

 ریموت کنترل IR

دستگاه های ریموت مادون قرمز دارای یک فرستنده و یک گیرنده IR است.فرستنده شامل یک مدار کد کننده ویک دیود مادون قرمز. که اطلاعات کی برد را کد کرده و از طریق موج حامل مادون قرمز به سمت گیرنده ارسال می کند. گیرنده این دستگاه خود شامل یک فوتو دیود حساس به نور مادون قرمز ویک مدار دیکد کننده است. گیرنده وقتی  که نوری را از فرستده دریافت کرده. عینا اطلاعات دریافتی را دی کد کرده و پیام را اجرا می کند.

از آنجایی که نور مادون قرمز در محیط اطراف بخصوص نور خورشید که منبع مادون قرمز است بسیار زیاد می باشد. استفاده از مادون قرمز در چنین محیط هایی با اختلال روبرو می شود. بنابراین فرستنده و گیرنده باید در فرکانس خاصی نوسان داشته باشد که از نویزهای احتمالی جلوگیری کند. این عملکرد به اصطلاح مدولاسیون نامیده می شود. از طرفی برای جلوگیری از تداخل سیستم های مادون قرمز روی یکدیگر، یک سری پروتکل و کدینگ مخصوص نیز طراحی شده است. پروتکل های معروف موجود RC5، RC6، NEC، Sony و … می باشد.بسیاری از ریموت‌های دستگاه‌ها مثل تلویزیون و … از فرستنده و گیرنده‌های فروسرخ درست شده‌اند که با خاموش و روشن شدن آن پالسی به گیرنده می‌دهند و گیرنده پس از پردازش پالس، دستور خواسته شده را انجام می‌دهند.

قابلیت تبادل اطلاعات از راه بیسیم به وسیلهٔ پرتوی نامرئی مادون قرمز (INFRARED)؛ شما می‌توانید به وسیلهٔ این قابلیت اطلاعاتی مانند عکس، فیلم یا دیگر موارد را به گوشی‌های تلفن همراه دیگر یا رایانهٔ خود ارسال نمایید. البته باید توجه داشته باشید سرعت انتقال اطلاعات با مادون قرمز بسیار پایین است و برای انتقال فایل‌ها بزرگ از نظر زمانی اصلاً مناسب نیست.

مشخصات

ابعاد                    5.*3.5*6.5 سانتی متر

وزن                      40 گرم

ولتاژ ورودی         DC12V

شعاع کارکرد      دید مستقیم  10 متر

دارای ریموت 24 کلید

مناسب جهت چراغ های LED نواری (Strip) و ریجید مثبت مشترک

 باطری  دارد

روش پروگرم کردن ریموت کنترلهای 24 و 44 کلیدی

ممکن است دو یا چند دکمه جابجا عمل کنند.بنابر این نیاز به پروگرم کردن مجدد می باشد که به قرار ذیل می توانید عمل کنید:

1-  شسی قرمز را فشار دهید. ریموت در مد رنگ قرمز قرار می گیرد.

2- شسی off را فشار دهید تا ریموت خاموش شود.

3- اگر ریموت 24 کلیدی باشد، شسی Smooth را فشار دهید. اگر ریموت 44 کلیدی باشد باید شسی Fade7 را فشار دهید.

4- شسی ON (روشن) را فشار دهید.

5- مراحل 3،2 و 4 را  انقدر تکرار کنید تا LED قرمز روشن شود.
