گیرنده سه پایه مادون قرمز

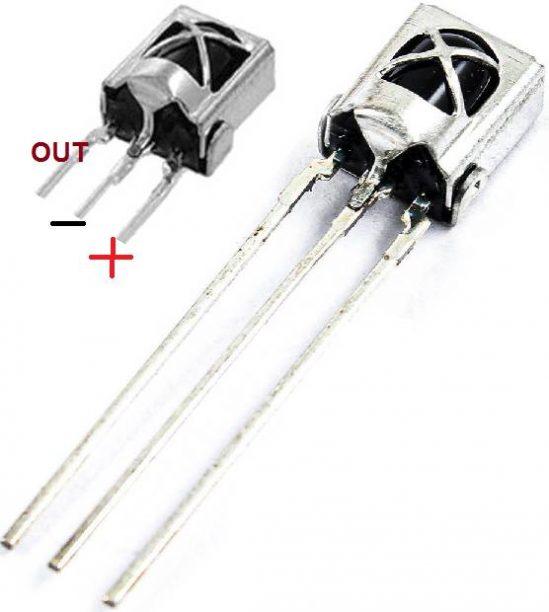

گیرنده سه پایه مادون قرمز بدنه فلزی VS1838B، گیرنده های مادون قرمز معمولی در زمان دریافت هر نور مادون قرمز با هر فرکانسی مقدار مقاومت اهمی ان تغییر می کند. و بدین ترتیب عکس العمل نشان می دهد. به طور مثال در صورتی که جلوی این سنسور کبریتی روشن کنید. و یا این که ان را در مقابل نور خورشید قرار بدهید این سنسور مقدار مقاومت اهمی ان کاهش می یابد.

از مزایای سنسور گیرنده دو پایه قیمت پایین و راه اندازی راحت ان می باشد. و از معایب ان عکس العمل در برابر هر نور مادون قرمز با فرکانس و طیف مختلف می باشد.
اما گیرنده های مادون قرمز سه پایه فقط در مقابل نور مادون قرمز با فرکانس خاص  38 کیوهرتز از خود عکس العمل نشان میدهد.

ریموت کنترل IR

دستگاه های ریموت مادون قرمز دارای یک فرستنده و یک گیرنده IR است.فرستنده شامل یک مدار کد کننده ویک دیود مادون قرمز. که اطلاعات کی برد را کد کرده و از طریق موج حامل مادون قرمز به سمت گیرنده ارسال می کند. گیرنده این دستگاه خود شامل یک فوتو دیود حساس به نور مادون قرمز ویک مدار دیکد کننده است. گیرنده وقتی  که نوری را از فرستده دریافت کرده. عینا اطلاعات دریافتی را دی کد کرده و پیام را اجرا می کند.

از آنجایی که نور مادون قرمز در محیط اطراف بخصوص نور خورشید که منبع مادون قرمز است بسیار زیاد می باشد. استفاده از مادون قرمز در چنین محیط هایی با اختلال روبرو می شود. بنابراین فرستنده و گیرنده باید در فرکانس خاصی نوسان داشته باشد که از نویزهای احتمالی جلوگیری کند. این عملکرد به اصطلاح مدولاسیون نامیده می شود. از طرفی برای جلوگیری از تداخل سیستم های مادون قرمز روی یکدیگر، یک سری پروتکل و کدینگ مخصوص نیز طراحی شده است. پروتکل های معروف موجود RC5، RC6، NEC، Sony و … می باشد.بسیاری از ریموت‌های دستگاه‌ها مثل تلویزیون و … از فرستنده و گیرنده‌های فروسرخ درست شده‌اند که با خاموش و روشن شدن آن پالسی به گیرنده می‌دهند و گیرنده پس از پردازش پالس، دستور خواسته شده را انجام می‌دهند.

قابلیت تبادل اطلاعات از راه بیسیم به وسیلهٔ پرتوی نامرئی مادون قرمز (INFRARED)؛ شما می‌توانید به وسیلهٔ این قابلیت اطلاعاتی مانند عکس، فیلم یا دیگر موارد را به گوشی‌های تلفن همراه دیگر یا رایانهٔ خود ارسال نمایید. البته باید توجه داشته باشید سرعت انتقال اطلاعات با مادون قرمز بسیار پایین است و برای انتقال فایل‌ها بزرگ از نظر زمانی اصلاً مناسب نیست.

مشخصات فنی:

• دارای فیلتر داخلی برای فرکانس 38KHZ
• شیلد داخلی برای جلوگیری از تماس های خارجی
• تغذیه : 3.0V یا 5.0V
• سازگار با TTL و CMOS
•  توقف دیتا : 8ms قابل قبول
• دمای کاری 25- الی 85+ درجه سانتی گراد
• قابل استفاده برای آردوینو و رسپبری پای
