ماژول درایور موتور مدل L9110S

ماژول درایور موتور مدل L9110S، یک برد فشرده برای درایو موتورهای کوچک می باشد. بنا بر این ماژول شامل دو چیپ مستقل درایور موتور است که هر کدام امکان فراهم کردن جریان مداوم 800 میلی آمپر را دارند. به هر حال درایور موتور دو کانال از چیپ مدل L9110S بهره می‌برد. که یک ماژول باقابلیت و کارایی فوق العاده است. ولتاژ کاری این درایور موتور دو کانال 2.5 تا 12 ولت و حداکثر شدت جریان کاری آن 0.8 آمپر می‌باشد. زیرا این درایور موتور دو کانال قابلیت کنترل دو موتور DC به صورت همزمان یا 1 استپ موتور دو فاز 2 سیم را دارا می باشد. که این درایور دارای خروجی TTL/CMOS می‌باشد که می‌تواند به صورت مستقیم به CPU متصل می شود.

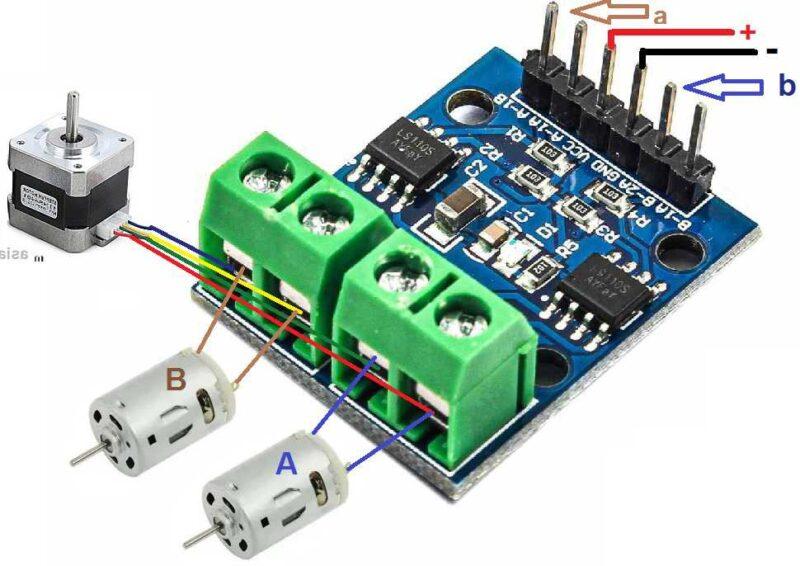

این ماژول در مجموع شامل 6 پین است که 2 پین برای اتصال تغذیه و 4 پین کنترلی است که تنظیم جهت و سرعت از طریق آنها انجام میگیرد. ترمینالهای روی برد برای اتصال به موتورها مورد استفاده قرار می‌گیرد. برای کنترل سرعت، از موج PWM، برای کنترل سرعت استفاده میشود. PWM موجی است که بسته به نسبت زمان high بودن موج به زمان low بودن، پس از عبور از یک فیلتر مانند سلف موتور، یک مقدار DC آنالوگ خواهیم داشت. به این شکل کنترل ولتاژ و در نتیجه کنترل سرعت موتور DC با کنترل کننده های دیجیتال مانند میکروکنترلر ممکن می‌شود.
این ماژول همچنین می‌تواند برای درایو یک استپر موتور دو فاز 4 سیمه استفاده می شود.

مشخصات فنی:

• محدوده موتور مناسب: بین ولتاژ موتور 2.5 ولت -12 و حداکثر جریان عملیاتی 0.8A.

• دو موتور DC یا یک موتور چهار مرحله ای 2 مرحله ای راه اندازی کنید.

• دمای کار: 0-80 درجه

• اندازه: 29.2 (میلی متر) x23 (میلی متر)

• ولتاژ ورودی ماژول: 2.5-12V

• ولتاژ منبع تغذیه: DC2.5-12V

• وزن : 6 گرم

• درایو موتور L9110S-chip


ویژگی ها:

• دارای دو تراشه کنترل موتور L9110S


• این ماژول به طور همزمان می تواند دو موتور DC یا یک موتور 4 مرحله ای 2 مرحله ای را در اختیار بگیرد

• توان خروجی جریان مداوم 800mA در هر کانال

• جریان کم استاتیک

• هر کانال خروجی جریان مداوم 800mA دارد

• افت فشار پایین اشباع

• سطح خروجی TTL / CMOS سازگار است، می تواند به طور مستقیم به CPU متصل شود

• خروجی ساخته شده در دیود، به بار  اعمال می شود

• کنترل و درایو در IC ادغام می شود


• دارای عملکرد حفاظت فشار قوی است
