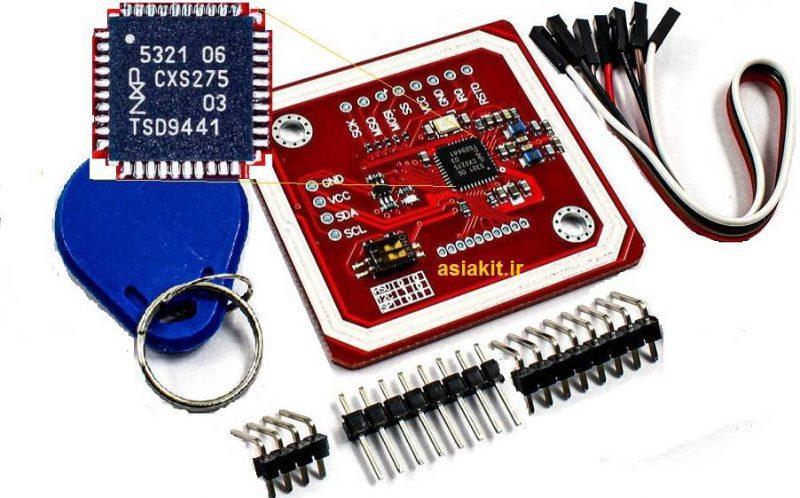

ماژول ریدر/رایتر PN532 NFC

ماژول ریدر/رایتر  PN532 NFC  به منظور خواندن و نوشتن کارت ها یا تگ های RFID جهت شناسایی مورد استفاده قرار می گیرند. اگر کد ارسالی از تگ به ریدر قابل شناسایی باشد که تصدیق می کند و غیر از آن را رد می کند .تگ و یا کارت RFID شامل یک مدار الکترونیکی می باشد. زمانی که تگ در مجاورت  کدخوان ( RFID Reader ) قرار می گیرد. میدان مغناطیسی که تولید می شود. توسط کد خوان باعث فعال شدن تگ می گردد. و تگ با گرفتن انرژی الکتریکی از کارت خوان(reader) اقدام به ارسال دیتا از طریق امواج رادیویی می نماید.

سیستم های RFID دارای  فرکانس های کاری متنوعی می باشند که از این بین دو فرکانس 125 کیلوهرتز و 13.56 مگاهرتز متداول تر می باشند. این ماژول در محدوده فرکانسی 13.56Mhz کار می کند و علاوه بر خواندن اطلاعات می تواند اطلاعات جدیدی را بر روی حافظه کارت ذخیره نماید.این ماژول را می توان با یک میکروکنترولر AVR یا با آردینو قابل راه اندازی می باشد.

NFC یک تکنولوژی محبوب در سالهای اخیر می باشد. بطورکه شرکت های تولیدی اسمارت فون نظیر Samsung یا HTC این تکنولوژی را به همراه تلفن همراه خود عرضه می کنند. تقریبا همه ی تلفن های همراه جدید و گران قیمت در بازار از NFC پشتیبانی می کنند. ارتباطات میدان نزدیک (Near Field Communication) به اختصار NFC استانداردی برای اسمارت فون ها می نامند. و دستگاه های مشابه برای ایجاد یک ارتباط رادیویی با یکدیگر از طریق تماس با هم یا قرار دادن آنها در فاصله نزدیک معمولا کمتر از چند سانتی متر می باشد.ماژول NFC از NXP PN532 ساخته می شود. NXP PN532 در عرصه ساخت NFC بسیار معروف است.در این ماژول پین های NXP532 IO روی ماژول گسترش داده شده تا کاربران به آسانی بتوانند آز آن استفاده کنند. در این ماژول ارتباط دیتا بصورت پیش فرض از طریق I2C انجام می گیرد. اگرچه در صورت تمایل ، کاربر می تواند از ارتباطاتی نظیر UART یا SPI در این ماژول استفاده کند. شما می توانید به آسانی این ماژول را به آردوینو خود متصل کرده و راه اندازی کنید.

کاربردها

• سیستم های امنیتی

• کارت های اعتباری

• شناسایی کاربر یا خودور یا کالا

• خانه های هوشمند

• فناوری اطلاعات

• سامانه های هوشند

• RFID در ساخت و ساز : ابزار ردیابی

• RFID در بیمارستان و مراقبت از سلامت

• سیستم های پرداخت RFID

• زمان و حضور و غیاب

• خواندن برچسب های RFID

ویژگی های ماژول :

عملکرد بر روی مد NFC یا مد RFID خواندن/نوشتن
پشتیبنی از انواع کارت های Mifare ، Ultralight ، DesFire و…
دارای آنتن داخلی روی PCB با برد 4cm-6cm
کار به عنوان کارت 1443-A یا کارت مجازی
قابلیت مبادله دیتا با دستگاه های NFC دیگر نظیر اسمارت فون ها
سازگاری با آردوینو
