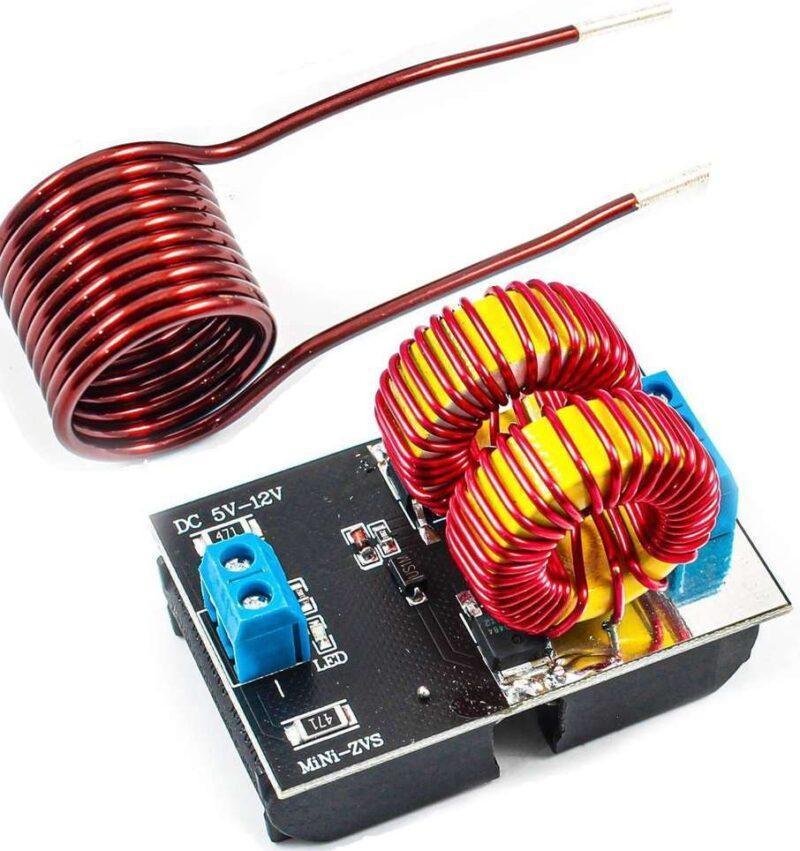

ماژول کوره القایی ZVS

ماژول کوره القایی ZVS یک کوره الکترو مغناطیسی است. که توسط امواج رادیویی(RF) حاصل از یک مدار رزنانس موازی، درون یک قطعه فلز آنچنان حرارتی ایجاد می کند که باعث ذوب فلز درون کویل می گردد.

هنگامی که به یک کویل استوانه ای توسط یک جریان متناوب تحریک می شوند. یک میدان مغناطیسی متناوب درون و اطراف کویل ایجاد می شود. این تغییرات میدان مغناطیسی میدان الکتریکی تولید می کند و در نتیجه آن یک جریان گردابی (Eddy current) متمرکزی بر روی محور اصلی کویل ایجاد می شود. حالا اگر هر قطعه فلز فرومنیاتیک در معرض چنین میدان مغناطیسی قرار گیرد درونش جریان گردابی ایجاد خواهد شد. که این جریان با عث گرم شدن آن قطعه خواهد گردید.

اساس کار کوره القایی:

اساس کار یک کوره القایی یک مدار ساه با سیم پیچ(سلف یا کویل) و خازن می باشد. که می توانند نسبت به منبع انرژی ورودی، بصورت سری و یا موازی بهم وصل شوند. در این کوره از ترکیب(مدار) موازی سلف و خازن استفاده می شود. خازن و سلف هر کدام دارای ظرفیتی هستند. در نتیجه در مقابل عبور جریان متناوب از خود، مقاومت ظاهری خاصی نشان می دهند. حال اگر ما به این مدار یک فرکانس معینی اعمال کنیم، که  مقاومت ظاهری هر دو قطعه برابر شوند. آنگاه درون این مدار رزنانس(یا تشدید) ایجاد می شود.

بنابر این سلف شروع به تشعشع امواج و ذوب کردن فلز می کند.

نکته مهم:

 برای بهترین نتیجه، اگر فرکانس دستگاه مشخص باشد ما می توان طبق معادله بالا ظرفیت خازن و سلف را محاسبه کنیم. و برعکس اگر ظرفیتها خازن و سلف معلوم و معین باشد باز باید طبق معادله فوق فرکانس را محاسبه و اعمال کنیم.

کاربردهای ماژول کوره القایی: ZVS

• گرم کردن و خم کردن فلزات سخت

• ذوب جوش و اتصالات فلز

• قابلیت تهیه آلیاژهای یکنواخت به علت چرخش داخل مذاب

• قابلیت تهیه و نگهداری ذوب در ظرفیت های مختلف

مشخصات فنی:

• ولتاژ ورودی: 5 الی 12 ولت DC

• فرکانس: 30 الی 50 کیلوهرتز

• توان: 120 وات

• سایز: 85×69 میلی‌متر

• حداکثر جریان: 10 آمپر

• جنس: فلز

• رنگ: مشکی
