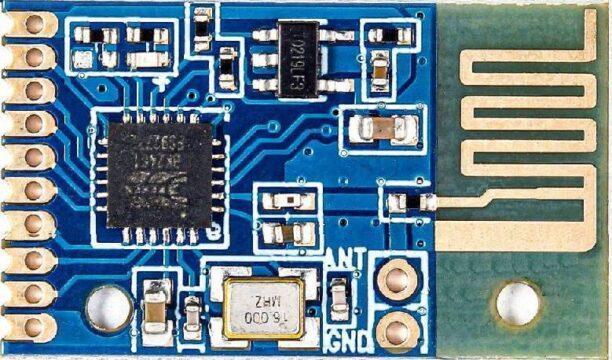

ماژول گیرنده اطلاعات بی سیم L24YK

ماژول گیرنده اطلاعات بی سیم L24YKماژول فرستنده اطلاعات بی سیم L24YK ابتدا طبق نقشه ذیل مدار را می بندیم.(حتی میتوان با یک کلید و یک LED کار را شروع کنیم) ولتاژ مدار را وصل میکنیم.
2-پایه B7 ماژول گیرنده را به منفی وصل میکنیم.
3-پایه B8 را یا به مثبت و یا به منفی وصل میکنیم.
4-کلید فشاری را که در پشت ماژول گیرنده لحیم کردیم(ck-sn) را فشار داده و نگه میداریم و در همین حال کلید B1 ماژول فرستنده را چند بار میزنیم تا کدها توسط گیرنده خوانده و شناسایی شود.
5-کلید فشاری (ck-sn) را رها کرده و سپس برق ماژول را قطع میکنیم.
6-پایه B7 ماژول گیرنده را از بدنه قطع کرده و آزاد میگذاریم.
7-ولتاژ مدار را وصل میکنیم. حالا اگر کلید B1 فرستنده زده شود LED1 گیرنده باید روشن شود.
8-پایه B8 ماژول گیرنده برای حالت روشن شدن LED ها است:اگر به مثبت وصل شود LED ها چند لحظه روشن و سپس خاموش میشوند,
ولی اگر به منفی وصل شود LED ها یا همیشه روشن و یا همیشه خاموش میمانند.

نکته: در این ماژول،R1 از طریق جامپر اتصال کوتاه شده است. اگر میخواهید همین ماژول را در حالت گیرنده راه‌اندازی کنید، بایستی به جای R1، پایه های R2 را از طریق جامپر به هم متصل کنید.

فرکانس 2.4 گیگاهرتز

فرکانس 2.4 گیگاهرتز یک فرکانس استاندارد مورد استفاده در اکثر دستگاه‌های WiFi است. دستگاه‌های مانند مایکروویو ، تلفن‌های همراه ، بلوتوث ، دوربین‌های وایرلس و … در فرکانس 2.4GHz فعال هستند. این فرکانس اغلب دارای استاندارد 802.11b/g/n هستند.

مزایا :

فرکانس 2.4 گیگاهرتز دارای برد بیشتری هستند پس محدوده گسترده‌تری را تحت پوشش خود قرار می‌دهد. (دستگاه‌های مانند مایکروویو ، تلفن‌های همراه ، بلوتوث ، دوربین‌های وایرلس و …)
امواج در فرکانس 2.4 گیگاهرتز به راحتی در اجسام جامد سخت اعم از کف و دیوار و سقف ساختمان نفوذ می‌کنند و منتقل می‌شوند.
فرکانس 2.4 گیگاهرتز می‌تواند تا حداکثر 125 متر را پوشش دهد.

معایب :

از آنجا که اکثر دستگاه‌ها از فرکانس 2.4 گیگاهرتز برای انتقال داده استفاده می‌کنند سیگنال این باند بیش از حد شلوغ است که همین امر سبب کاهش سرعت شبکه WiFi می‌شود.
سرعت انتقال داده و تبادل اطلاعات در دستگاه‌های فعال در فرکانس 2.4 گیگاهرتز پایین است. (حداکثر تا 300 مگابیت بر ثانیه)
از آنجا که دستگاه‌های فعال در فرکانس 2.4 گیگاهرتز محدوده گسترده‌تری را تحت پوشش خود قرار می‌دهند، احتمال برخورد یا تصادف با محیط، فرکانس‌های مزاحم ،نویزهای اطراف بیشتر است و تداخل زیادی با سیگنال‌ دستگاه‌های WiFi دیگر به وجود می‌آید.

مواد استفاده:

ماژول فرستنده اطلاعات بی سیم

ماژول فرستنده اطلاعات بی سیم L24YK

Features:
Frequency: 2.4-2.5Ghz
Receive current: 0.06/0.2/2/24mA selectable, default 24mA. ماژول فرستنده اطلاعات بی سیم L24YK
Output State: Adjustable Latch/Non-Latch
The line of sight: 120m
Number of codes: 20 transmit IDs can be stored
Voltage: 2.8~3.6V
Modulation method: GFSK
Receiver sensitivity: -95dBm
Data channel: 6 channels
six-way switch module hopping technology
Antenna: PCB Antenna
Size: 23.3mm x 13.7mm x 2.1mm
