کنترل تنفس و ضربان قلب

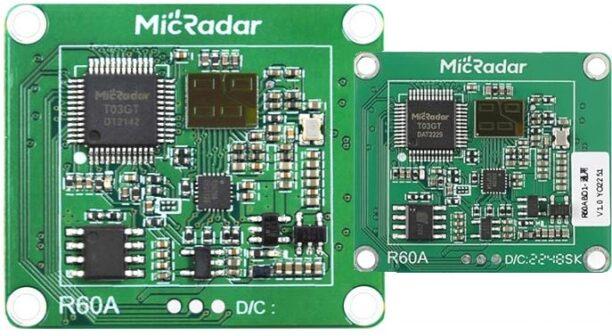

کنترل تنفس و ضربان قلب. در اصل این ماژول یک رادار دقیق می باشد. که علائم مهم حیاتی را بطور مستقیم، وبدون هیچ سیم ارتباطی، و بدون هیچ گونه آسیبی اسکن می کند. وسپس نتایج آن را برسی می نماید. ونهایتاً ضمن آلارم دادن. به مانیتور مربوطه ارسال می نماید.

اصول کار:

هدف سازندگان این رادار علائم حیاتی به حداقل رساندن هزینه سخت افزاری، و نرم افزاری و افزایش پایداری و دقت آن می باشد. بطوریکه این یک سیستم مستقل سخت افزاری، و الزامات آنتن راداری در بستر مطمئن می باشد. که با تشخص تداخل امواجی و خروجی مطمئن از طریق پرتوکل استاندارد چند منظوره(UART ) اطلاعات لازم را ارسال می کند. همچنین این ماژول کاملا مستقل عمل می کند.

این سیستم یک حسگر فضایی و پردازشگر مستقل( بدون سیم وحتی از پشت مانع)می باشد. که خود از آنتن RF، تراشه رادار و مرکز پردازش MCU پر سرعت تشکیل می شود.

می‌توان آن را به یک مانیتور میزبان یا یک کامپیوتر مجهز کرد تا وضعیت تشخیص خروجی و دیتا را به صورت انعطاف‌پذیر نمایش بدهد. و با چندین گروه از GPIO برای سفارشی‌سازی و توسعه کاربر حمایت می کند.

ماژول کنترل تنفس و ضربان قلب یک سیگنال موج میلی متری باند 60GHZ را ارسال می کند. آنگاه هدف(بدن موجود زنده) سیگنال رادیویی را منعکس می کند.این امواج دمودوله تقویت و سپس فیلتر می شود. و بعد از آن به امواج دیجیتال تبدیل و اکو می شود.بطوریکه پردازشگر(MCU)، فرکانس و فاز امواج اکو را رمزگشایی می کند. و نهایتاً پارامترهای هدف (کیفیت خواب، تنفس، از حال رفتن یا افتادن ناگهانی، حرکت بدن و غیره) در واحد MCU اندازه گیری و ارزیابی می شوند.

توضیح دقیق توابع و شرح عملکرد رادار MR60BHA1

DP1: اشغال / غیر اشغال:از غیر اشغال به اشغال شدن، گزارش در عرض 0.5 ثانیه. از اشغال به غیر اشغال شدن گزارش ظرف 40 ثانیه می دهد.

DP2: افراد ثابت / افراد فعال: سوئیچینگ پویا -استاتیک، در عرض 0.5 ثانیه گزارش می دهید.

DP3: ضربان قلب: دیتا را هر 3 ثانیه یک بار، بر حسب واحد زمان در دقیقه، خروجی می دهد.

DP4: پارامترهای حرکت بدن 0 تا 10: دیتاهای های خروجی هر 5 ثانیه یک بار تکرار می شوند.

DP5: درون رختخواب/خارج از تخت:  گزارش 1 دقیقه ای در حضور یک نفر از رختخواب به رختخواب، خروجی حدود 40 ثانیه وضعیت بیرون از تخت

DP6: حالت خواب (بیداری/خواب سبک/خواب عمیق): در حالت تخت، 10 دقیقه برای تعیین و گزارش وضعیت خواب

DP7: امتیاز کیفیت خواب: در پایان فرآیند خواب، نمره 0 تا 100 برای دوره خواب گزارش می شود.

DP8: تنفس/ضربان قلب: دیتا ها را هر 3 ثانیه یک بار، بر حسب واحد زمان در دقیقه، خروجی می دهد.
