دیود 1SS244 فست 250V

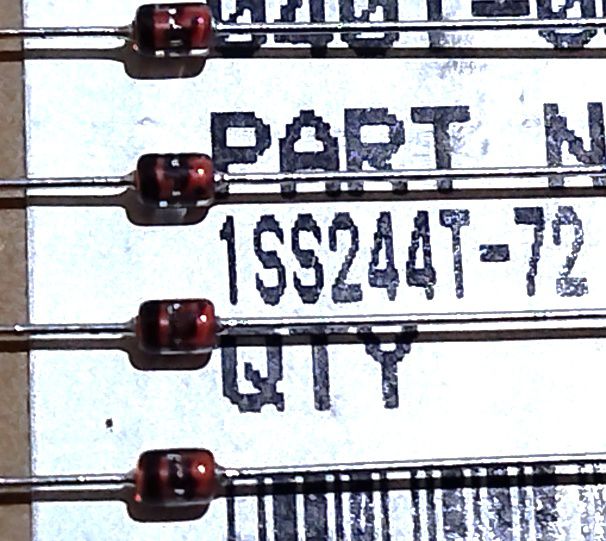

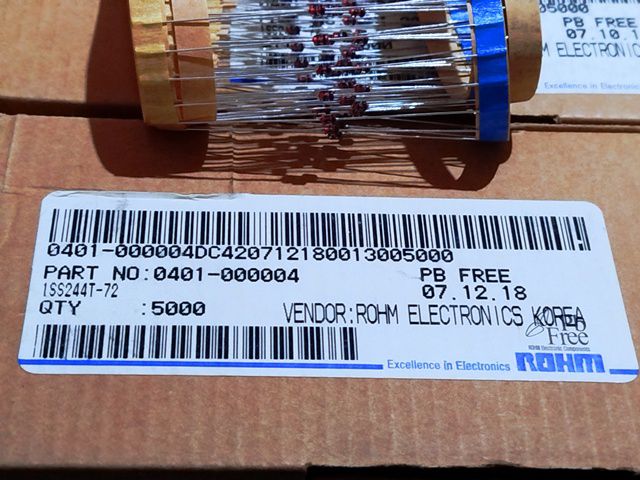

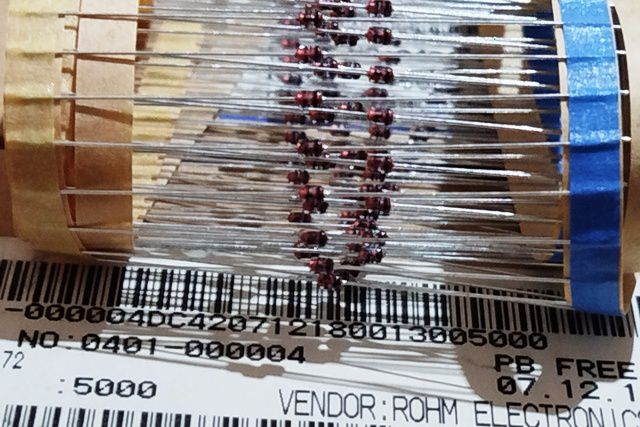

دیود 1SS244 فست 250V. یکی از پرکاربردترین دیودهای سوئیچینگ سیگنال در صنعت الکترونیک است که به‌واسطه‌ی زمان بازیابی بسیار کوتاه، عملکرد پایدار و طراحی ساده، در مدارهای دیجیتال و آنالوگ مورد استفاده قرار می‌گیرد. این دیود در پکیج شیشه‌ای DO-35 ارائه می‌شود.

ساختار داخلی 1SS244 از نوع PN است و در کاربردهایی نظیر کلیدزنی سریع، محافظت در برابر ولتاژ معکوس و اصلاح سیگنال‌های کوچک بسیار موثر عمل می‌کند. زمان بازیابی کمتر از 75 نانوثانیه، آن را گزینه‌ای مناسب برای مدارهای با فرکانس بالا کرده است. همچنین قابلیت عبور جریان تا 200 میلی‌آمپر و مقاومت در برابر ولتاژ معکوس تا 250 ولت از دیگر ویژگی‌های فنی مهم آن است.

نوعی از دیودهای سیگنال کوچک را نیز می‌توان در کاربردهای جریان و توان پایین ( آمپر پایین) به عنوان یکسوساز یا رکتیفایر استفاده نمود. اما وقتی مدارهای بایاس مستقیم (forward bias) بزرگتر یا ولتاژهای مسدودکننده بایاس معکوس بالاتری وجود داشته باشند، در نهایت اتصال پیوند PN یک دیود سیگنال کوچک بیش از حد گرم و سپس ذوب می‌شوند. لذا از در این خصوص از دیودهای قدرت بالا استفاده می‌شود .

دیود قدرت نیمه‌هادی که به آن دیود توان هم گفته می‌شود. در مقایسه با دیود سیگنال کوچک دارای سطح اتصال پیوند PN بسیار بزرگتری با هیت سینک می باشد. که این منجر به قابلیت جریان رو به جلوی بالا تا چند صد آمپر  و ولتاژ مسدودسازی معکوس تا چند هزار ولت می‌شود.

از آنجایی‌که دیود قدرت دارای اتصال PN بزرگی می باشد. لذا برای کاربردهای فرکانس بالای بیشتر از 1 مگاهرتز مناسب نیستند، اما دیودهای فرکانس بالا و جریان بالای وجود دارند. که بس گران می باشند. دیگر اینکه برای کاربردهای یکسوساز فرکانس بالا معمولا از دیودهای پر سرعت شاتکی (Schottky) استفاده می‌شود.

دیود ها

دیودها برای استفاده های مختلف، دارای انواع متعددی می باشند. که در اینجا چند نوع مهم آن ذکر می شود.

1- دیود زنر

دیود زنر نوع خاصی از دیود است که جریان را در دو جهت از خود عبور میدهد و اساسا برای کار در ناحیه شکست طراحی شده است. از این دیود، در مدارات تنظیم ولتاژ برای تولید ولتاژ مرجع استفاده می شود. همچنین این دیود در مدارات برشگر، مدارات سوئیچینگ و مدارهای حفاظتی کاربرد دارد.

2- دیود خازنی

از این دیودها در جاهایی که نیاز به خازن کنترل شده با ولتاژ داریم استفاده میشود. با افزایش ولتاژ معکوس دو سر این دیودها، ظرفیت خازنی آنها کاهش می یابد. این دیود ها در مدارات رادیو و تلویزیون به عنوان خازن متغیر استفاده می شوند. همچنین در مدارات کنترل فرکانس برای تبدیل تغییرات ولتاژ DC به تغییرات فرکانس این نوع دیودها کاربرد دارند.

دیود تونل

این دیودها دارای هدایت جریان در جهت معکوس و سرعت سوئیچینگ بالا (در حد نانو ثانیه) می باشند. و از آنجا که سرعت پاسخگویی زیادی دارند، در مدارات فرکانس بالا استفاده می شوند. از دیود تونلی در مدارات نوسان ساز و گیرنده های FM استفاده می شود.

دیود شاتکی

دیودهای معمولی نمی توانند خیلی سریع قطع و وصل شوند. در مداراتی که نیاز به دیود با سرعت قطع و وصل بالا وجود دارد از دیودهای شاتکی استفاده می شود.
