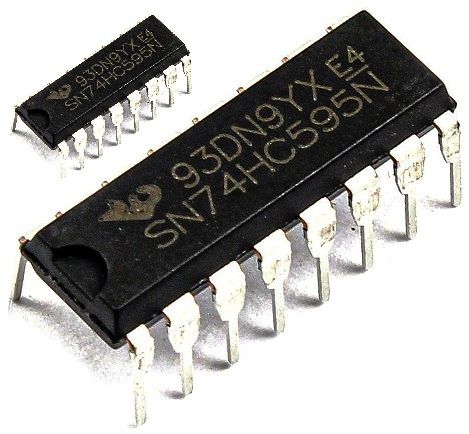

آی سی شیفت رجیستر 74HC595

آی سی شیفت رجیستر 74HC595  یک عدد 8 بیتی را بصوت سریال می گیرد. و این 8 بیت را به صورت سریال یا موازی، و به کمک رجیستر Latch به خروجی منتقل می کند.

در بسیاری از کاربردها برای صرفه جویی در هزینه و به جای استفاده از یک میکروکنترلر گران‌تر، می‌توانیم با استفاده از آی‌سی شیفت‌ رجیستر 74HC595 تعداد پایه‌های میکروکنترلر را افزایش داد. یکی از کاربردهای مهم آن در پروژه‌‍‌هایی است که از تعداد زیاد به صورت ماتریسی از LED استفاده می‌شود.

یا گاهی اوقات نیاز می باشد. که تعداد سنسورها و ماژول های زیادی به میکروکنترلر متصل بشود. و نمی‌توانید پایه های زیادی را برای اتصال به LED ها و سوئیچ های خود اختصاص دهید. در این صورت بهترین راهکار به کار بردن. آی‌سی شیف رجیستر و افزایش تعداد پایه‌های دیجیتال میکروکنترلر می‌باشد.

پایه های آی سی شیفت رجیستر 74HC595:

• GND–  پایه( 8 ): زمین الکتریکی
• VCC– پایه (16) : تغذیه – 5 ولت
• SER: پایه( 14) دیتای سریال – توسط این پین، دیتا به صورت بیت به بیت به سمت آی سی شیفت رجیستر 74HC595 ارسال می‌گردد. بیت صفر شیفت‌رجیستر به این پایه وصل می‌باشد.
• SRCLK– پایه(11) پایه کلاک شیفت‌رجیستر – با هر بار کلاک با لبه بالارونده، بیت ها درون شیفت‌‌رجیستر یک واحد شیفت پیدا می‌کنند.
• RCLK: پایه (12) یا کلاک رجیستر latch – با هر بار HIGH شدن این پایه، مقادیر 8 بیت شیفت‌رجیستر از طریق رجیستر latch بر روی خروجی قرار می‌گیرد. پایه های خروجی رجیستر latch به خروجی های آی‌سی (Q0-Q7) متصل هستند.
• OE– پایه(13)فعالسازی خروجی – این پایه Active Low می‌باشد. زمانی که این پایه LOW باشد، خروجی های آی سی شیفت رجیستر 74HC595 قابل دسترس هستند. وقتی این پایه HIGH می‌شود، خروجی ها غیرفعال شده و های امپدانس می‌شوند.
• Q0-Q7: به ترتیب (15،1،2،3،4،5،6،7)خروجی‌ها – 8 بیت خروجی آی‌سی که می‌توانند به LED و یا هر تجهیز دیگری متصل شوند.
• SRCLR: پایه(10) clear شیفت‌رجیستر – این پایه Active Low می‌باشد. زمانی که این پین Low شود، تمام بیت های شیفت‌رجیستر صفر میشوند. این پایه در حالت عادی، HIGH می‌باشد.
• ’Q7: پایه (9)خروجی – این پین برای اتصال دو یا چند آی سی شیفت رجیستر 74HC595 به یکدیگر تعبیه می شود. بدین صورت که پایه دیتای آردوینو به پایه SER اولین شیف‌رجیستر و پایه ’Q7 آن نیز به پایه SER شیفت‌رجیستر دوم متصل می‌گردد. بدین ترتیب می‌توان 2 یا چند عدد شیفت رجیستر را به صورت سری به هم متصل کرد و تعداد خروجی ها را به 16، 24 و … ارتقا داد.

مشخصات تراشه شیفت رجیستر 74HC595:

1. قابلیت درایو خروجی: 15 بار
2. اینترفیس خروجی: CMOS NMOS و TTL
3. محدوده ولتاژ عملیاتی: 0.5 تا 7 ولت
4. جریان پایین ورودی: 1n آمپر
5. ایمنی بالا در مقابل نویز
6. جریان استاندارد نامی:7u آمپر
7. تاخیر انتشار بهبودیافته
8. توان گذر پایین
9. نویز ورودی پایین و امنیت بالای لچ
